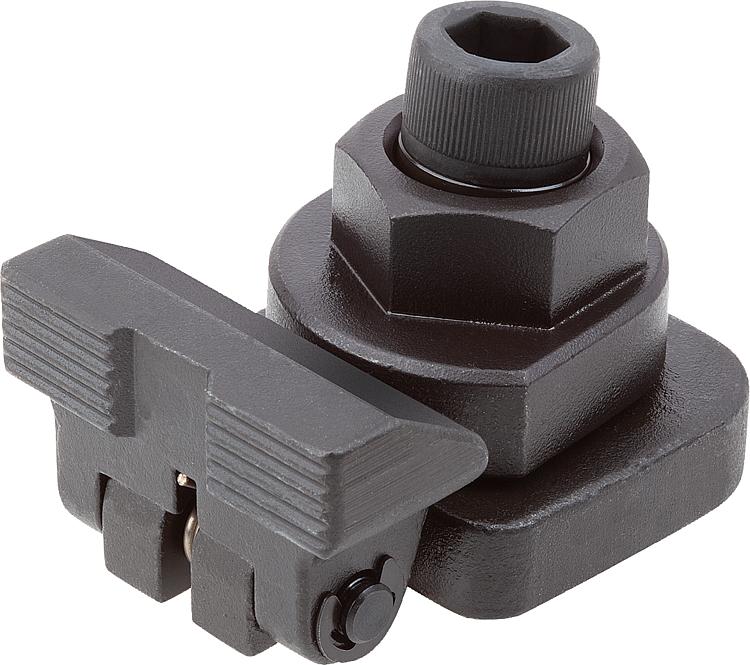

Aşağı çekişli bağlama elemanı eksantrik ile
04515

Aşağı çekişli bağlama elemanı eksantrik ile

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:perdahlı.Montaj:1. Sabitleme cıvatasını faturalı burca, germe eksantriğine ve bağlama ünitesine geçirin ve ana plaka üzerine sabitleyin.

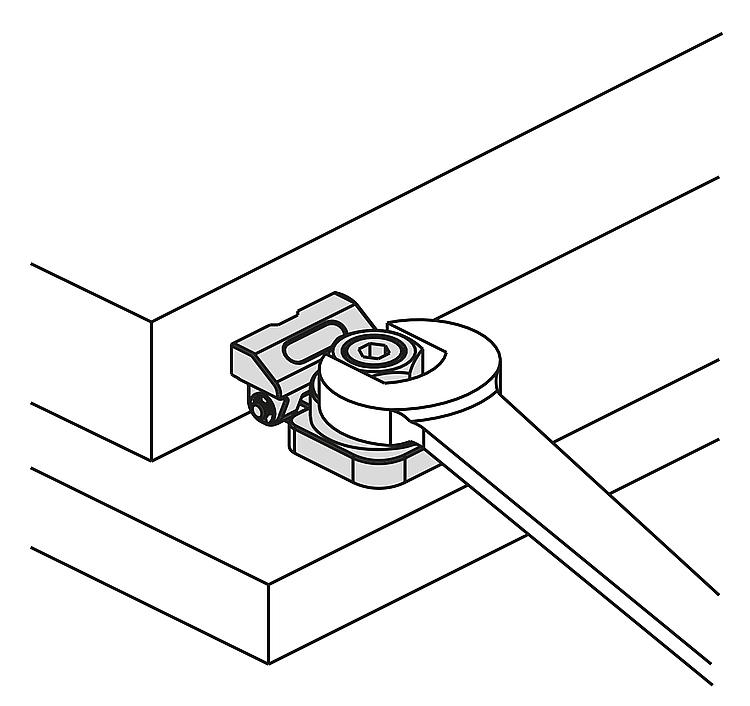

2. Germe eksantriğinin bir çatal anahtar yardımıyla sıkılması ile iş parçası gerilir.
Avantajlar:- Kompakt tasarım
- Parçaların hızlı ve kolay bir şekilde gerilmesi
- Aşağı çekme fonksiyonu

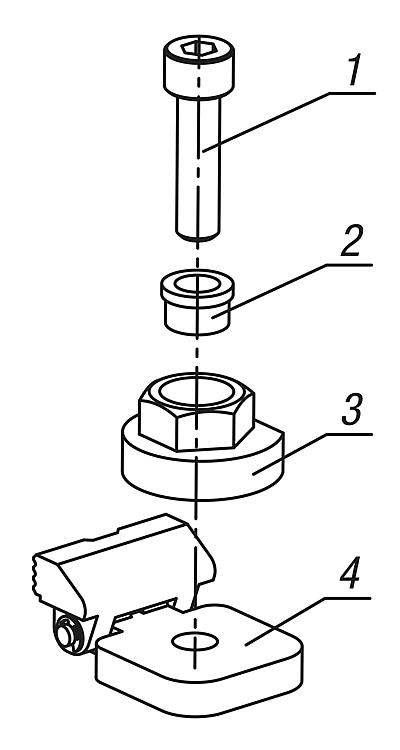

Çizim bilgisi:
1) Sabitleme vidası
2) Faturalı burç
3) Germe eksantriği
4) Bağlama ünitesi
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04515 Aşağı çekişli bağlama elemanı eksantrik ile 365 kB

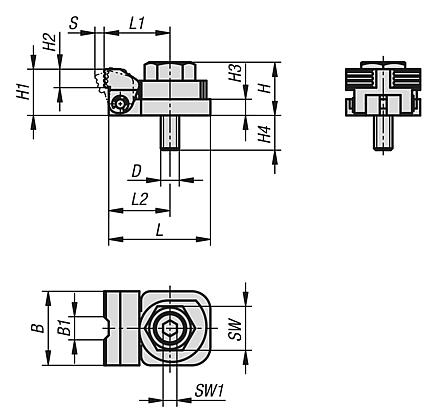

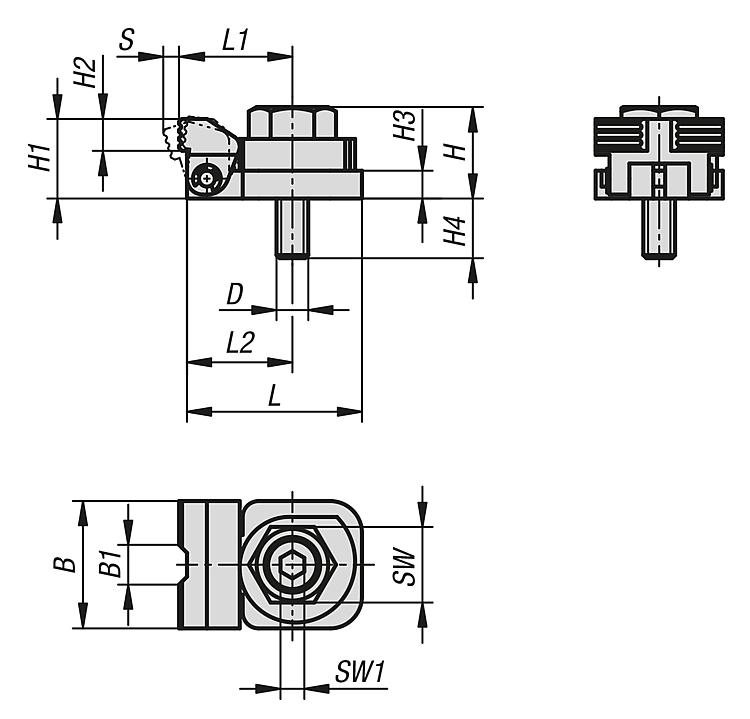

Çizimler

Aşağı çekişli bağlama elemanı eksantrik ile

Ürün seçimi/filtresi

Sipariş numarasıBB1D

HH1H2H3H4LL1L2SWSW1Strok
S
Bağlama
kuvveti
kN
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
04515-0813210M8232087154428,526,519643,545 96,01 €
04515-1014012M1029251091654353324855,555 106,96 €
04515-1214614M1235301211176239,537,527105,5770 119,90 €
