Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: Kolay işlenir çelik.
Küre: POM.
Yay: Paslanmaz çelik.
Model:Gövde: Perdahlı.
Küre: Kaplamasız.
Bilgi:Yan baskı parçası, deliğe en az L3 ölçüsünde bastırılmalıdır. Düzeneklerde küçük parçaları konumlandırmak ve bastırmak için kullanılır. İş parçasında mekanik bir işleme yapıldığında, iş parçasının başka bağlama araçları ile ilave olarak tutulması gerekebilir. Düzenekleri depolama esnasında plastik yayın üzerine yük uygulanmamasına dikkat edilmelidir.

Yay kuvveti, statik bir ortalama değerdir.
Çizim bilgisi:
1) Tırtıl
2) Geçiş
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03340_B Yaylı yan baskı parçaları, Form B 158 kB

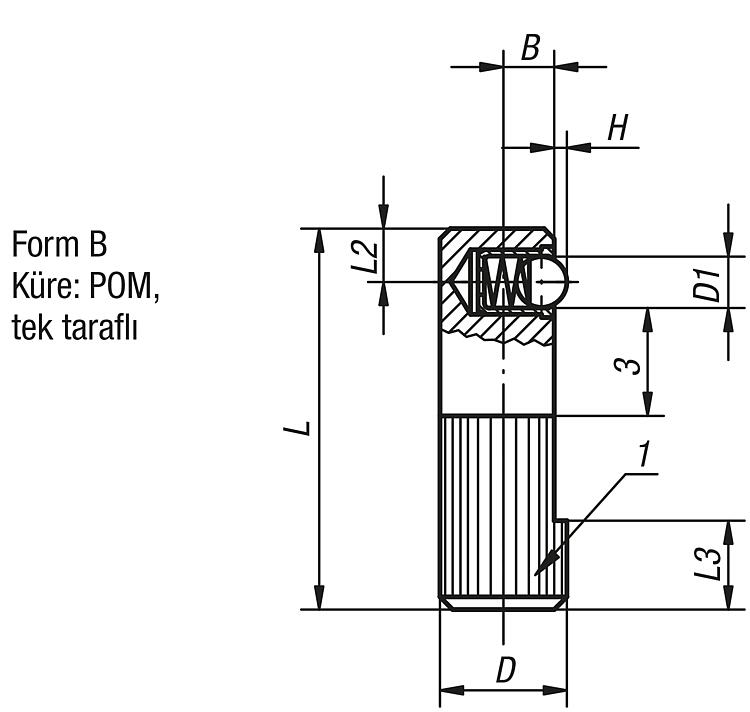

Çizimler

Yaylı yan baskı parçaları, Form B

Ürün seçimi/filtresi

Sipariş numarasıFormDD1HLL2L3BMontaj deliği
H8
Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03340-108B830,7253,663,282,56,5 6,46 €
03340-110B1041,0304,274104,59 6,58 €
03340-112B1251,5354,895126,513 6,70 €
03340-114B146,51,8405,8105,414818 7,14 €
