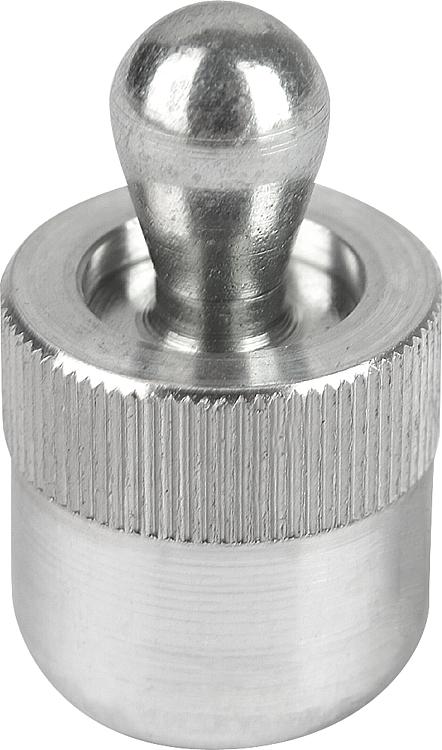

03330_OAYaylı yan baskı parçaları, contasız, çelik baskı pimi ve yay |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Kovan: Alüminyum. Yay: Çelik.
Baskı pimi: Çelik.Model:Baskı pimi: (Çelik) Sertleştirilmiş ve galvaniz kaplamalı.
Kovan: Mavi galvaniz kaplamalı.Bilgi:Yaylı yan baskı parçaları, aşağıdaki işlemler esnasında iş parçalarını ve parçaları konumlandırmak, gerdirmek, tutmak ve sabitlemek için kullanılır:
Gravür, yazma, delme, raybalama, diş açma, rendeleme, taşlama, kaynak yapma, lehimleme, donatma, monte emte vs.
Ayarlama yapmak amacıyla uygun eksantrikler için bkz. 03330.
W ve Z, müşteri bilgilerine göredir.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| D | D1 | L | L1 | D2 | ±S | F
yakl. N | Y = 1'de
X | Y = 2'de
X | Y = 3'te
X | Y = 4,5'te
X | Y = 6'da
X | Y = 8'de
X | Montaj aleti
sipariş numarası | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03330-21034 | 6 | 3 | 7 | 4 | 6 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | 03330-03 |  |  | 4,06 € | | | 03330-21036 | 6 | 3 | 7 | 4 | 6 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | 03330-03 | | | 4,06 € | | | 03330-21038 | 6 | 3 | 7 | 4 | 6 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | 03330-03 | | | 4,06 € | | | 03330-21054 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 03330-05 | | | 4,42 € | | | 03330-21056 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 03330-05 | | | 4,42 € | | | 03330-21058 | 10 | 5 | 11 | 6,7 | 10 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 03330-05 | | | 4,42 € | | | 03330-21064 | 10 | 6 | 11 | 10,7 | 10 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | 03330-05 | | | 4,76 € | | | 03330-21066 | 10 | 6 | 11 | 10,7 | 10 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | 03330-05 | | | 4,76 € | | | 03330-21068 | 10 | 6 | 11 | 10,7 | 10 | 1 | 100 | - | - | - | 1,7 | 1,9 | 1,9 | 03330-05 | | | 4,76 € | | | 03330-21084 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | 03330-08 | | | 5,20 € | | | 03330-21086 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | 03330-08 | | | 5,20 € | | | 03330-21088 | 12 | 8 | 13 | 13,9 | 12 | 1,3 | 150 | - | - | - | - | 2,5 | 2,7 | 03330-08 | | | 5,20 € | | | 03330-21104 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 100 | - | - | - | - | - | 3,1 | 03330-10 | | | 5,70 € | | | 03330-21106 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 150 | - | - | - | - | - | 3,1 | 03330-10 | | | 5,70 € | | | 03330-21108 | 16 | 10 | 17 | 16,7 | 16 | 1,6 | 200 | - | - | - | - | - | 3,1 | 03330-10 | | | 5,70 € | |
