        Montaj pimi, çekilebilir, Form C

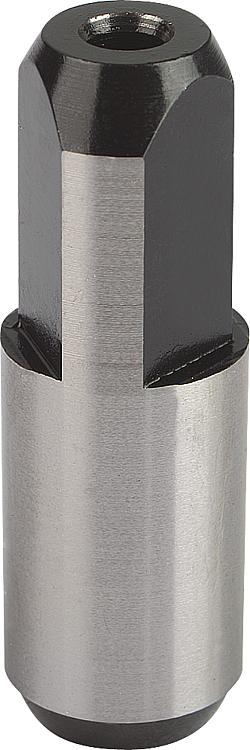

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Takım çeliği.Model:sertleştirilmiş ve taşlanmış (HRC 56 +2 ).Bilgi:Montaj pimleri bir çıkartma aleti ile kolayca çıkartılabilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03105_C Montaj pimi, çekilebilir, Form C

133 kB

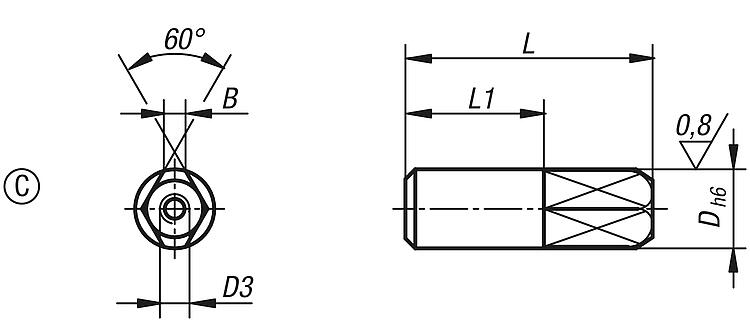

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D3	L	L1	B	Fiyat
03105-082	C	8	M3	25	14	2,2	11,55 €
03105-102	C	10	M3	30	17	3	12,36 €
03105-122	C	12	M5	34	20	3,5	13,59 €
03105-162	C	16	M5	42	26	5	16,56 €
03105-202	C	20	M5	47	30	6	19,35 €
03105-252	C	25	M5	49	30	8	22,86 €
