        Dış gerdirme için sıkma pensi

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Yüksek dayanımlı alüminyum alaşım.Model:mavi eloksal kaplamalı.Bilgi:Sıkma pensleri, dış konturları sıkıştırmak için kullanılır.

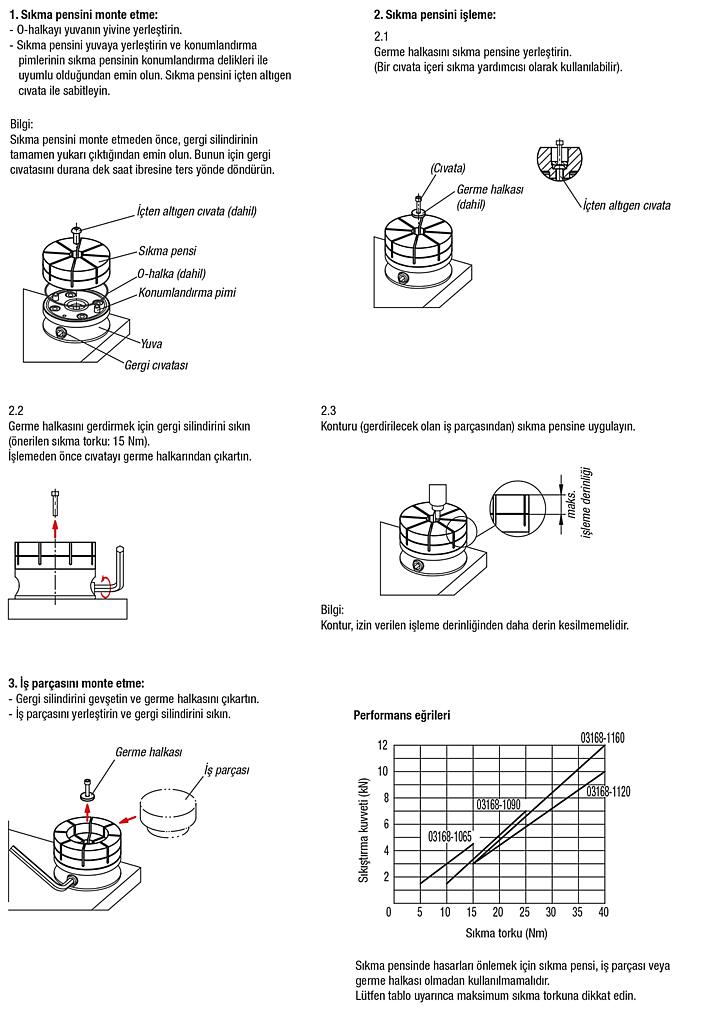

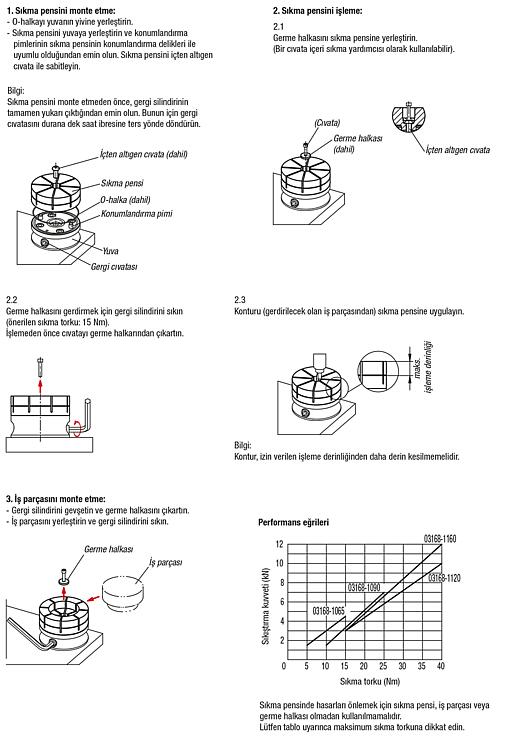

Sıkma pensine, sıkıştırılacak iş parçasının konturları takılır. Serbest biçimli yüzeyler ve asimetrik konturlar mümkündür.
Sıkma pensi mekanizması, iş parçasının güvenli bir şekilde sıkıştırılmasını sağlar.
Sıkma pensi segmenti (8x) başına sıkıştırma stroku maks. 0,15 mm.
İş parçası tekrarlama hassasiyeti: ±0,03.
Sıkma pensi tekrarlama hassasiyeti: ±0,02.
Uyumlu yuva 03167.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03168 Dış gerdirme için sıkma pensi

297 kB

Sıkma pensleri için teknik bilgi

1,7 MB

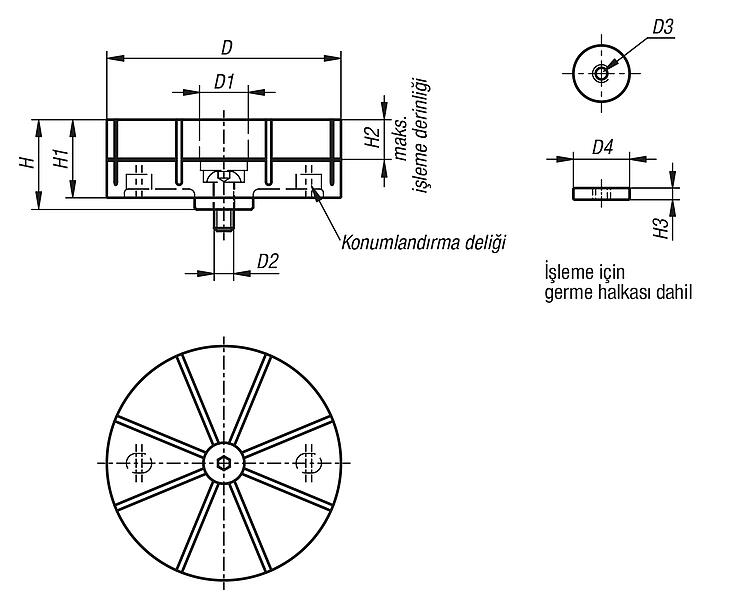

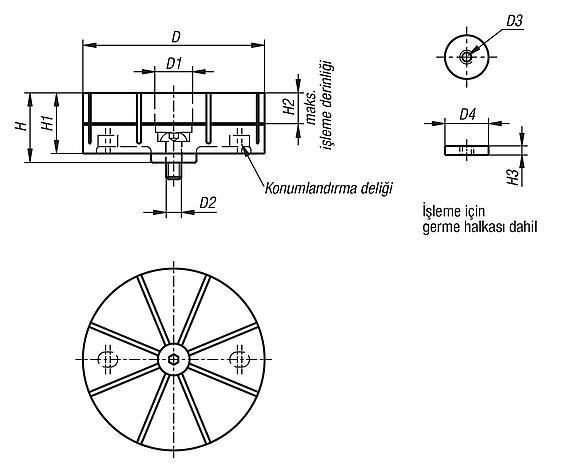

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	D2	D3	D4	H	H1	H2	H3	Fiyat
03168-1065	65	21	M8	M5	20	29	25	10	4	246,15 €
03168-1090	90	25	M10	M6	24	40	35	15	5	328,19 €
03168-1120	120	25	M10	M6	24	46	40	20	5	395,60 €
03168-1160	160	29	M12	M8	28	52	45	25	6	587,65 €
