Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: Çelik.
Burçlar: Islah çeliği.
Model:perdahlı.Bilgi:Merkezleyici bağlama elemanı, bir iş parçasının delik içerisinde merkezlenmesini ve gerdirilmesini mümkün kılar.
Merkezleyici bağlama elemanı, büyük bir stroka sahiptir. Ürün yelpazesi, Ø12 ile Ø30 arasında bir bağlama aralığı için geçerlidir. İçten dişlili merkezleyici bağlama elemanları, kilit sistemi M6 ile uyumludur (bkz. Uygulama örneği).
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03165_AG Merkezleyici bağlama elemanı, dıştan dişli 236 kB

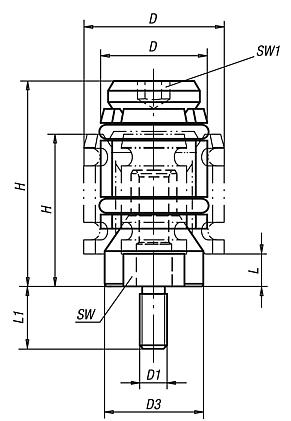

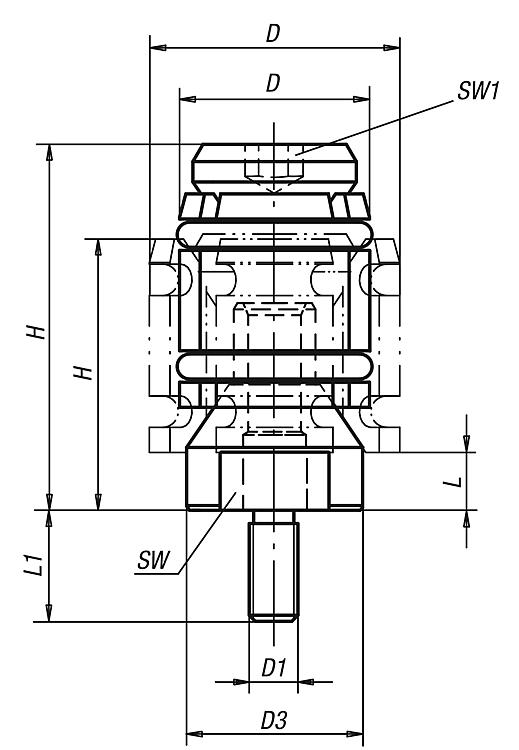

Çizimler

Merkezleyici bağlama elemanı, dıştan dişli

Ürün seçimi/filtresi

Sipariş numarasıDişli türüDD1L1D
min.
D3H
min.
H
maks.
L
min.
SWSW1Bağlama
kuvveti
maks. kN
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
03165-061215dıştan dişli15M6121211,42227,54,892,51,52,2 76,16 €
03165-061219dıştan dişli19M612151424,5324,81242,56 76,16 €
03165-081624dıştan dişli24M8161917,826354,5155410 65,83 €
03165-081630dıştan dişli30M81624233244,571954,510 65,83 €
