03099-21Kilit sürgüleri paslanmaz çelik mesnetli |
geri |
|
|
AçıklamaMalzeme:Paslanmaz çelik 1.4305. Model:kaplamasız. Kilitleme pimi: Taşlanmış, sertleştirilmemiş.Bilgi:Kilit sürgüleri, kilitleme piminin çıkıntılı olmaması gerektiği bazı durumlarda kullanılır. Sürgü 180° döndürülerek kilitleme pimi içeri çekilir.
Bir kilit çentiği, sürgünün bu konumda tutulmasını sağlar.
Bir 180°-mesnetle kilit çentiğinin geçilmesi ve dolayısıyla kilitleme piminin tekrar dışa doğru sürülmesi engellenmiş olur.

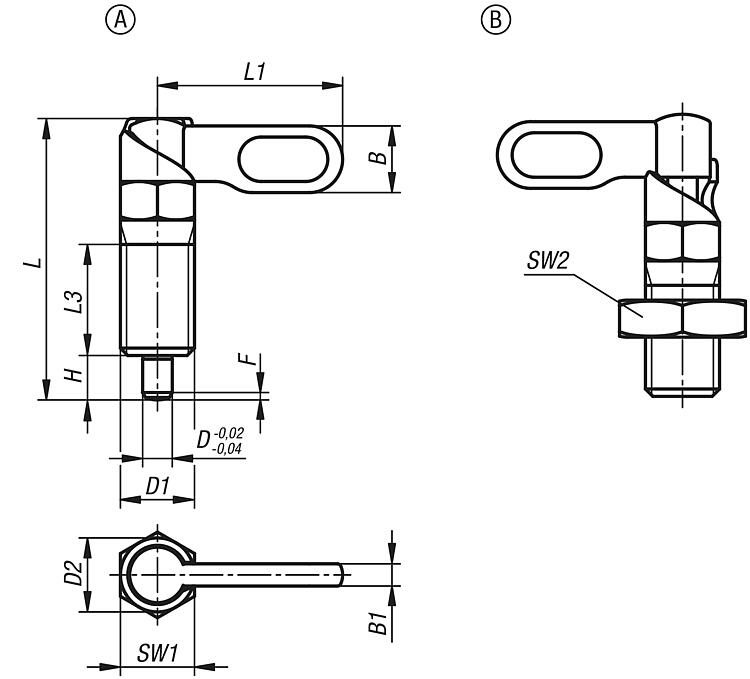

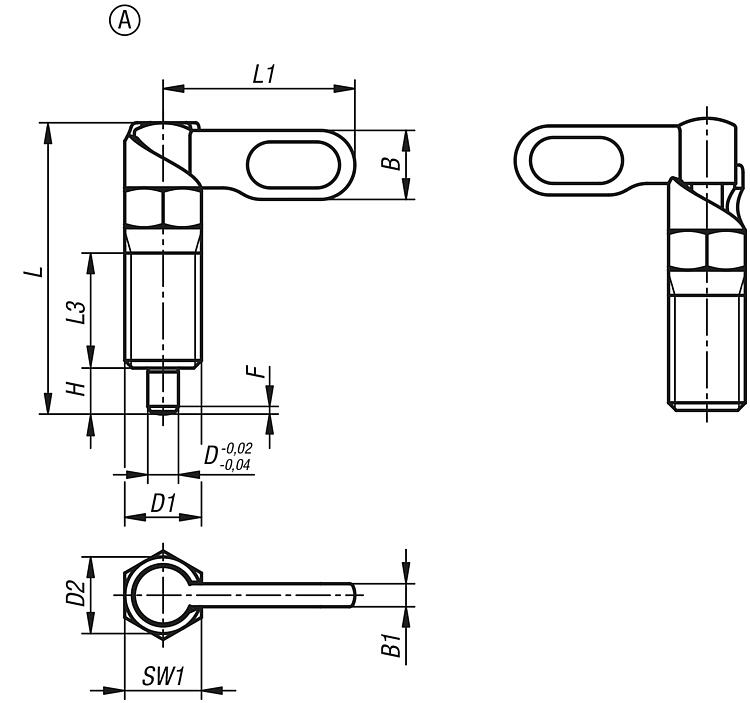

Mesnet tarafının seçilmesiyle sürgünün dönme yönü belirlenir.Çizim bilgisi:Form A: Tutamak: kaplamasız, somunsuz

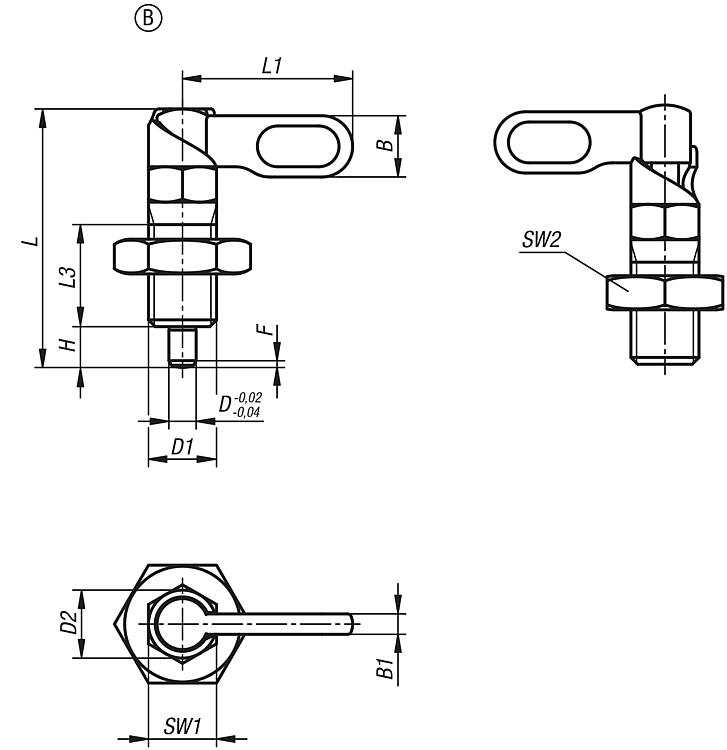

Form B: Tutamak: kaplamasız, somunlu
1) Mesnet sol
2) Mesnet sağ
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | Tip 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03099-21-1040410 | A | sol | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 |  | | 18,19 € | | | 03099-21-1040510 | A | sol | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 18,19 € | | | 03099-21-1040610 | A | sol | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 18,19 € | | | 03099-21-1040512 | A | sol | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 19,85 € | | | 03099-21-1040612 | A | sol | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 19,85 € | | | 03099-21-1040812 | A | sol | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 19,85 € | | | 03099-21-1040616 | A | sol | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 21,80 € | | | 03099-21-1040816 | A | sol | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 21,80 € | | | 03099-21-1041016 | A | sol | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 21,80 € | | | 03099-21-10408201 | A | sol | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 25,92 € | | | 03099-21-10410201 | A | sol | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 25,92 € | | | 03099-21-10412201 | A | sol | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 25,92 € | | | 03099-21-2040410 | A | sağ | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1 | 8 | 14 | | | 18,19 € | | | 03099-21-2040510 | A | sağ | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,3 | 8 | 14 | | | 18,19 € | | | 03099-21-2040610 | A | sağ | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 1,8 | 8 | 14 | | | 18,19 € | | | 03099-21-2040512 | A | sağ | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,3 | 8 | 15 | | | 19,85 € | | | 03099-21-2040612 | A | sağ | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 1,8 | 8 | 15 | | | 19,85 € | | | 03099-21-2040812 | A | sağ | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 2,3 | 8 | 15 | | | 19,85 € | | | 03099-21-2040616 | A | sağ | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 1,8 | 15 | 35 | | | 21,80 € | | | 03099-21-2040816 | A | sağ | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,3 | 15 | 35 | | | 21,80 € | | | 03099-21-2041016 | A | sağ | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 2,8 | 15 | 35 | | | 21,80 € | | | 03099-21-20408201 | A | sağ | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,3 | 20 | 60 | | | 25,92 € | | | 03099-21-20410201 | A | sağ | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 2,8 | 20 | 60 | | | 25,92 € | | | 03099-21-20412201 | A | sağ | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 3 | 20 | 60 | | | 25,92 € | |
|
| Sipariş numarası | Form | Tip 2 | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03099-21-1050410 | B | sol | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 18,60 € | | | 03099-21-1050510 | B | sol | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 18,60 € | | | 03099-21-1050610 | B | sol | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 18,60 € | | | 03099-21-1050512 | B | sol | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 20,52 € | | | 03099-21-1050612 | B | sol | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 20,52 € | | | 03099-21-1050812 | B | sol | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 20,52 € | | | 03099-21-1050616 | B | sol | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 23,03 € | | | 03099-21-1050816 | B | sol | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 23,03 € | | | 03099-21-1051016 | B | sol | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 23,03 € | | | 03099-21-10508201 | B | sol | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 28,64 € | | | 03099-21-10510201 | B | sol | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 28,64 € | | | 03099-21-10512201 | B | sol | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 28,64 € | | | 03099-21-2050410 | B | sağ | 4 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1 | 8 | 14 | | | 18,60 € | | | 03099-21-2050510 | B | sağ | 5 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,3 | 8 | 14 | | | 18,60 € | | | 03099-21-2050610 | B | sağ | 6 | M10 | 10 | 38 | 25 | 15 | 9 | 3 | 6 | 10 | 17 | 1,8 | 8 | 14 | | | 18,60 € | | | 03099-21-2050512 | B | sağ | 5 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,3 | 8 | 15 | | | 20,52 € | | | 03099-21-2050612 | B | sağ | 6 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 1,8 | 8 | 15 | | | 20,52 € | | | 03099-21-2050812 | B | sağ | 8 | M12 | 12 | 47,8 | 30 | 19 | 10,8 | 3,6 | 8 | 12 | 19 | 2,3 | 8 | 15 | | | 20,52 € | | | 03099-21-2050616 | B | sağ | 6 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 1,8 | 15 | 35 | | | 23,03 € | | | 03099-21-2050816 | B | sağ | 8 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,3 | 15 | 35 | | | 23,03 € | | | 03099-21-2051016 | B | sağ | 10 | M16 | 16 | 60,4 | 40 | 26 | 14,4 | 4,8 | 10 | 16 | 24 | 2,8 | 15 | 35 | | | 23,03 € | | | 03099-21-20508201 | B | sağ | 8 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,3 | 20 | 60 | | | 28,64 € | | | 03099-21-20510201 | B | sağ | 10 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 2,8 | 20 | 60 | | | 28,64 € | | | 03099-21-20512201 | B | sağ | 12 | M20x1,5 | 20 | 70 | 50 | 30 | 18 | 6 | 12 | 20 | 30 | 3 | 20 | 60 | | | 28,64 € | |
|
