03093Plastik mantar tutamaklı ve uzun kilitleme pimli bileziksiz... |
geri |
|
|
AçıklamaMalzeme:Çelik model:
Kilitleme pimi: Sertleştirilmiş:
Mukavemet sınıfı 5.8.
Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4034.
Kilitleme pimi: Sertleştirilmemiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4305.
Mantar tutamak: Termoplastik, siyah gri. Model:Çelik model: Kilitleme pimi: Sertleştirilmiş, taşlanmış ve perdahlı.

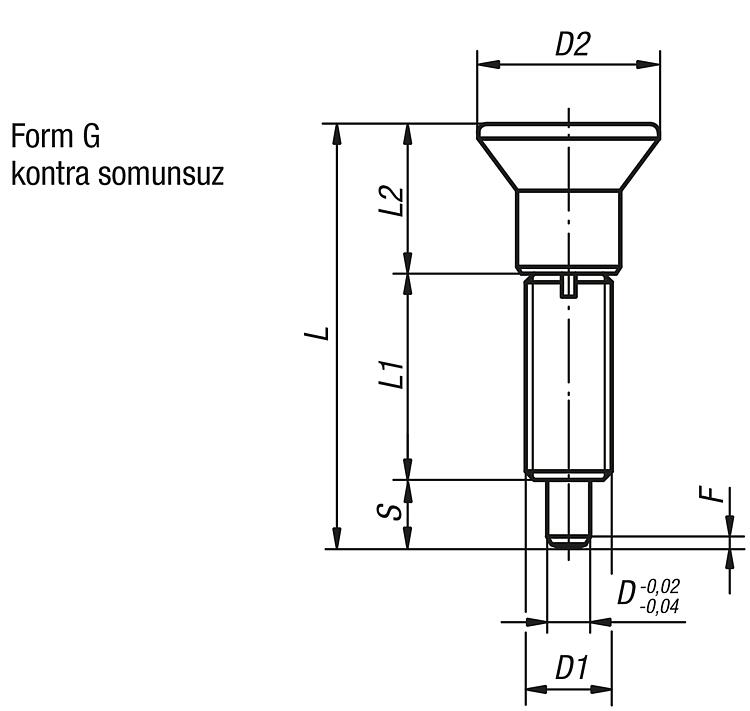

Paslanmaz çelik model: Kilitleme pimi: Sertleştirilmiş, taşlanmış ve kaplamasız. Kilitleme pimi: Sertleştirilmemiş, taşlanmış ve kaplamasız.Bilgi:Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Kilitleme bulonlarını vidalamak için bir vidalama pulu teslim edilebilir. Vidalama pulu, tutucu pimler yarığın içine girecek şekilde çıkartılmış mantar tutamağın altına itilir.Talep üzerine:Özel modeller.Aksesuar:Mesafe halkaları 03089Çizim bilgisi:Form G: Kontra somunsuz Form H: Kontra somunlu
1) Vidalama pullu kilitleme bulonu Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

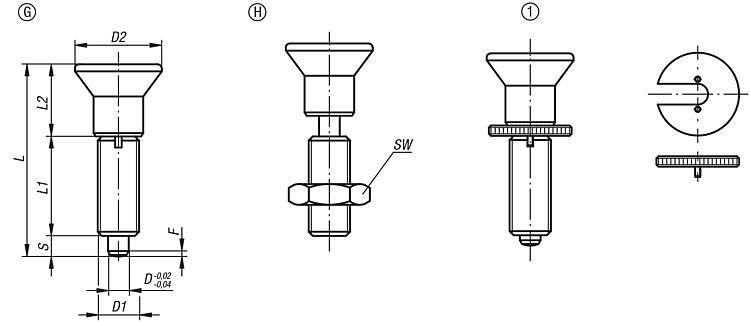

Çizimler (toplu genel bakış) |

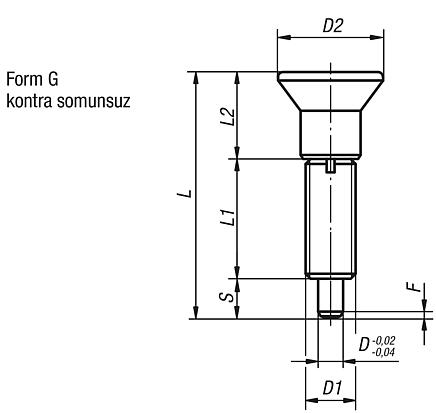

Plastik mantar tutamaklı ve uzun kilitleme pimli bileziksiz çelik veya paslanmaz çelik indeksleme pistonları |
daha fazla bilgi |
Sipariş numarası | Form | Ana gövde malzemesi | Yüzey Ana gövde | D | D1 | D2 | L | L1 | L2 | Strok S | F x 30° | Yay kuvveti Başlangıç F1 yakl. N | Yay kuvveti Bitiş F2 yakl. N | Sipariş numarası Vidalama pulu | CAD | Aks. | Fiyat | Sipariş et |
---|
03093-21903 | G | çelik | sertleştirilmiş | 3 | M6x0,75 | 14 | 33 | 17 | 11 | 5 | 0,8 | 4,5 | 12 | 03094-99 | | | 6,67 € | | 03093-21004 | G | çelik | sertleştirilmiş | 4 | M8x1 | 18 | 40,5 | 21 | 13,5 | 6 | 1 | 6 | 15 | 03094-90 | | | 6,36 € | | 03093-21105 | G | çelik | sertleştirilmiş | 5 | M10x1 | 21 | 46,5 | 24 | 14,5 | 8 | 1,3 | 5 | 16 | 03094-91 | | | 6,03 € | | 03093-21206 | G | çelik | sertleştirilmiş | 6 | M12x1,5 | 25 | 54,7 | 28 | 17,7 | 9 | 1,8 | 6 | 18 | 03094-92 | | | 6,52 € | | 03093-21308 | G | çelik | sertleştirilmiş | 8 | M16x1,5 | 33 | 72 | 36 | 24 | 12 | 2,3 | 15 | 45 | 03094-93 | | | 7,60 € | | 03093-21410 | G | çelik | sertleştirilmiş | 10 | M20x1,5 | 33 | 79 | 40 | 24 | 15 | 2,8 | 15 | 43 | 03094-94 | | | 11,29 € | | 03093-21412 | G | çelik | sertleştirilmiş | 12 | M20x1,5 | 33 | 84 | 42 | 24 | 18 | 2,8 | 15 | 51 | 03094-94 | | | 12,43 € | | 03093-21516 | G | çelik | sertleştirilmiş | 16 | M24x2 | 40 | 104 | 50 | 30 | 24 | 3,2 | 20 | 60 | 03094-95 | | | 14,11 € | | 03093-201903 | G | paslanmaz çelik | sertleştirilmiş | 3 | M6x0,75 | 14 | 33 | 17 | 11 | 5 | 0,8 | 4,5 | 12 | 03094-99 | | | 11,28 € | | 03093-201004 | G | paslanmaz çelik | sertleştirilmiş | 4 | M8x1 | 18 | 40,5 | 21 | 13,5 | 6 | 1 | 6 | 15 | 03094-90 | | | 10,75 € | | 03093-201105 | G | paslanmaz çelik | sertleştirilmiş | 5 | M10x1 | 21 | 46,5 | 24 | 14,5 | 8 | 1,3 | 5 | 16 | 03094-91 | | | 10,26 € | | 03093-201206 | G | paslanmaz çelik | sertleştirilmiş | 6 | M12x1,5 | 25 | 54,7 | 28 | 17,7 | 9 | 1,8 | 6 | 18 | 03094-92 | | | 11,40 € | | 03093-201308 | G | paslanmaz çelik | sertleştirilmiş | 8 | M16x1,5 | 33 | 72 | 36 | 24 | 12 | 2,3 | 15 | 45 | 03094-93 | | | 13,52 € | | 03093-201410 | G | paslanmaz çelik | sertleştirilmiş | 10 | M20x1,5 | 33 | 79 | 40 | 24 | 15 | 2,8 | 15 | 43 | 03094-94 | | | 20,40 € | | 03093-201412 | G | paslanmaz çelik | sertleştirilmiş | 12 | M20x1,5 | 33 | 84 | 42 | 24 | 18 | 2,8 | 15 | 51 | 03094-94 | | | 22,46 € | | 03093-201516 | G | paslanmaz çelik | sertleştirilmiş | 16 | M24x2 | 40 | 104 | 50 | 30 | 24 | 3,2 | 20 | 60 | 03094-95 | | | 25,52 € | | 03093-211903 | G | paslanmaz çelik | sertleştirilmemiş | 3 | M6x0,75 | 14 | 33 | 17 | 11 | 5 | 0,8 | 4,5 | 12 | 03094-99 | | | 11,28 € | | 03093-211004 | G | paslanmaz çelik | sertleştirilmemiş | 4 | M8x1 | 18 | 40,5 | 21 | 13,5 | 6 | 1 | 6 | 15 | 03094-90 | | | 10,75 € | | 03093-211105 | G | paslanmaz çelik | sertleştirilmemiş | 5 | M10x1 | 21 | 46,5 | 24 | 14,5 | 8 | 1,3 | 5 | 16 | 03094-91 | | | 10,26 € | | 03093-211206 | G | paslanmaz çelik | sertleştirilmemiş | 6 | M12x1,5 | 25 | 54,7 | 28 | 17,7 | 9 | 1,8 | 6 | 18 | 03094-92 | | | 11,40 € | | 03093-211308 | G | paslanmaz çelik | sertleştirilmemiş | 8 | M16x1,5 | 33 | 72 | 36 | 24 | 12 | 2,3 | 15 | 45 | 03094-93 | | | 13,52 € | | 03093-211410 | G | paslanmaz çelik | sertleştirilmemiş | 10 | M20x1,5 | 33 | 79 | 40 | 24 | 15 | 2,8 | 15 | 43 | 03094-94 | | | 20,40 € | | 03093-211412 | G | paslanmaz çelik | sertleştirilmemiş | 12 | M20x1,5 | 33 | 84 | 42 | 24 | 18 | 2,8 | 15 | 51 | 03094-94 | | | 22,46 € | | 03093-211516 | G | paslanmaz çelik | sertleştirilmemiş | 16 | M24x2 | 40 | 104 | 50 | 30 | 24 | 3,2 | 20 | 60 | 03094-95 | | | 25,52 € | |
|

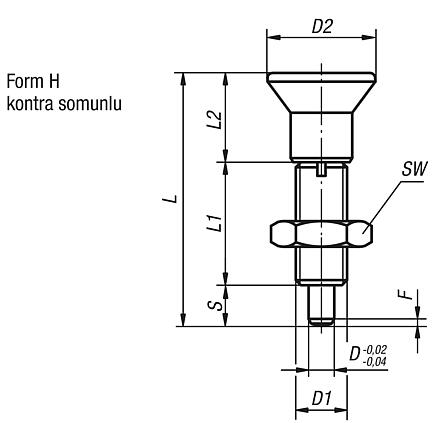

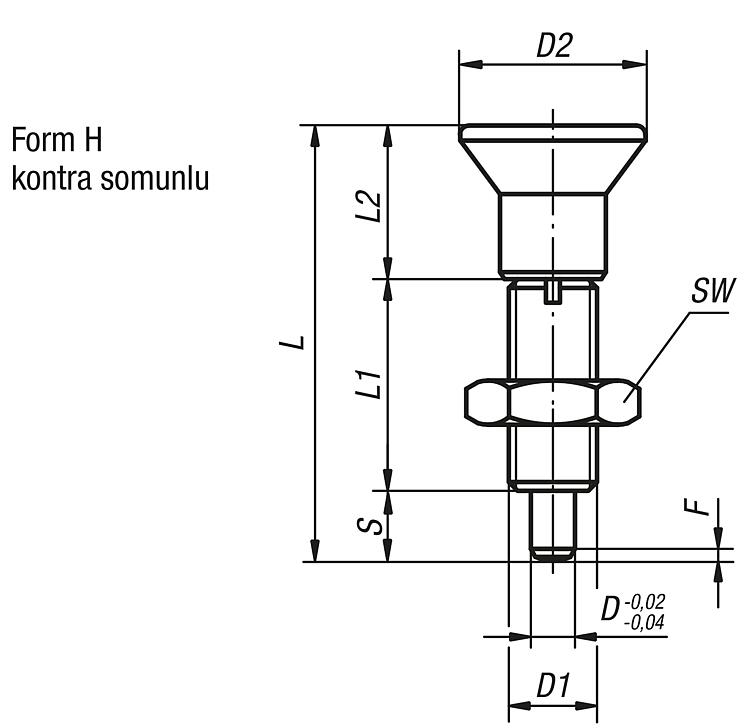

Plastik mantar tutamaklı, uzun kilitleme pimli ve kontra somunlu bileziksiz çelik veya paslanmaz çelik indeksleme pistonları |
daha fazla bilgi |
Sipariş numarası | Form | Ana gövde malzemesi | Yüzey Ana gövde | D | D1 | D2 | L | L1 | L2 | Strok S | SW | F x 30° | Yay kuvveti Başlangıç F1 yakl. N | Yay kuvveti Bitiş F2 yakl. N | Sipariş numarası Vidalama pulu | CAD | Aks. | Fiyat | Sipariş et |
---|
03093-22903 | H | çelik | sertleştirilmiş | 3 | M6x0,75 | 14 | 33 | 17 | 11 | 5 | 10 | 0,8 | 4,5 | 12 | 03094-99 | | | 6,74 € | | 03093-22004 | H | çelik | sertleştirilmiş | 4 | M8x1 | 18 | 40,5 | 21 | 13,5 | 6 | 13 | 1 | 6 | 15 | 03094-90 | | | 6,45 € | | 03093-22105 | H | çelik | sertleştirilmiş | 5 | M10x1 | 21 | 46,5 | 24 | 14,5 | 8 | 17 | 1,3 | 5 | 16 | 03094-91 | | | 6,19 € | | 03093-22206 | H | çelik | sertleştirilmiş | 6 | M12x1,5 | 25 | 54,7 | 28 | 17,7 | 9 | 19 | 1,8 | 6 | 18 | 03094-92 | | | 6,65 € | | 03093-22308 | H | çelik | sertleştirilmiş | 8 | M16x1,5 | 33 | 72 | 36 | 24 | 12 | 24 | 2,3 | 15 | 45 | 03094-93 | | | 8,03 € | | 03093-22410 | H | çelik | sertleştirilmiş | 10 | M20x1,5 | 33 | 79 | 40 | 24 | 15 | 30 | 2,8 | 15 | 43 | 03094-94 | | | 11,88 € | | 03093-22412 | H | çelik | sertleştirilmiş | 12 | M20x1,5 | 33 | 84 | 42 | 24 | 18 | 30 | 2,8 | 15 | 51 | 03094-94 | | | 13,05 € | | 03093-22516 | H | çelik | sertleştirilmiş | 16 | M24x2 | 40 | 104 | 50 | 30 | 24 | 36 | 3,2 | 20 | 60 | 03094-95 | | | 14,85 € | | 03093-202903 | H | paslanmaz çelik | sertleştirilmiş | 3 | M6x0,75 | 14 | 33 | 17 | 11 | 5 | 10 | 0,8 | 4,5 | 12 | 03094-99 | | | 12,35 € | | 03093-202004 | H | paslanmaz çelik | sertleştirilmiş | 4 | M8x1 | 18 | 40,5 | 21 | 13,5 | 6 | 13 | 1 | 6 | 15 | 03094-90 | | | 11,78 € | | 03093-202105 | H | paslanmaz çelik | sertleştirilmiş | 5 | M10x1 | 21 | 46,5 | 24 | 14,5 | 8 | 17 | 1,3 | 5 | 16 | 03094-91 | | | 11,22 € | | 03093-202206 | H | paslanmaz çelik | sertleştirilmiş | 6 | M12x1,5 | 25 | 54,7 | 28 | 17,7 | 9 | 19 | 1,8 | 6 | 18 | 03094-92 | | | 12,71 € | | 03093-202308 | H | paslanmaz çelik | sertleştirilmiş | 8 | M16x1,5 | 33 | 72 | 36 | 24 | 12 | 24 | 2,3 | 15 | 45 | 03094-93 | | | 15,10 € | | 03093-202410 | H | paslanmaz çelik | sertleştirilmiş | 10 | M20x1,5 | 33 | 79 | 40 | 24 | 15 | 30 | 2,8 | 15 | 43 | 03094-94 | | | 22,08 € | | 03093-202412 | H | paslanmaz çelik | sertleştirilmiş | 12 | M20x1,5 | 33 | 84 | 42 | 24 | 18 | 30 | 2,8 | 15 | 51 | 03094-94 | | | 24,28 € | | 03093-202516 | H | paslanmaz çelik | sertleştirilmiş | 16 | M24x2 | 40 | 104 | 50 | 30 | 24 | 36 | 3,2 | 20 | 60 | 03094-95 | | | 27,59 € | | 03093-212903 | H | paslanmaz çelik | sertleştirilmemiş | 3 | M6x0,75 | 14 | 33 | 17 | 11 | 5 | 10 | 0,8 | 4,5 | 12 | 03094-99 | | | 12,35 € | | 03093-212004 | H | paslanmaz çelik | sertleştirilmemiş | 4 | M8x1 | 18 | 40,5 | 21 | 13,5 | 6 | 13 | 1 | 6 | 15 | 03094-90 | | | 11,78 € | | 03093-212105 | H | paslanmaz çelik | sertleştirilmemiş | 5 | M10x1 | 21 | 46,5 | 24 | 14,5 | 8 | 17 | 1,3 | 5 | 16 | 03094-91 | | | 11,22 € | | 03093-212206 | H | paslanmaz çelik | sertleştirilmemiş | 6 | M12x1,5 | 25 | 54,7 | 28 | 17,7 | 9 | 19 | 1,8 | 6 | 18 | 03094-92 | | | 12,71 € | | 03093-212308 | H | paslanmaz çelik | sertleştirilmemiş | 8 | M16x1,5 | 33 | 72 | 36 | 24 | 12 | 24 | 2,3 | 15 | 45 | 03094-93 | | | 15,10 € | | 03093-212410 | H | paslanmaz çelik | sertleştirilmemiş | 10 | M20x1,5 | 33 | 79 | 40 | 24 | 15 | 30 | 2,8 | 15 | 43 | 03094-94 | | | 22,08 € | | 03093-212412 | H | paslanmaz çelik | sertleştirilmemiş | 12 | M20x1,5 | 33 | 84 | 42 | 24 | 18 | 30 | 2,8 | 15 | 51 | 03094-94 | | | 24,28 € | | 03093-212516 | H | paslanmaz çelik | sertleştirilmemiş | 16 | M24x2 | 40 | 104 | 50 | 30 | 24 | 36 | 3,2 | 20 | 60 | 03094-95 | | | 27,59 € | |
|
