Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik model:
Kilitleme pimi: Sertleştirilmiş: Mukavemet sınıfı 5.8.
Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş: Dişli kovan: 1.4305. Kilitleme pimi: 1.4034.

Mantar tutamak: Termoplastik, siyah gri.
Model:Çelik model:
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve perdahlı.
Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve kaplamasız.
Bilgi:Premium kilitleme bulonları, kilitleme bulonuna ve dişli kovana yönelik daha yüksek üretim şartları ile öne çıkar. Buna ilave olarak dişli kovana konumlandırma hassasiyetini arttırmak için kullanılabilen bir merkezleme takılmıştır. Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Enine kuvvetler ile yüksek yüklenme durumlarında merkezleme ucu kullanılmalıdır.

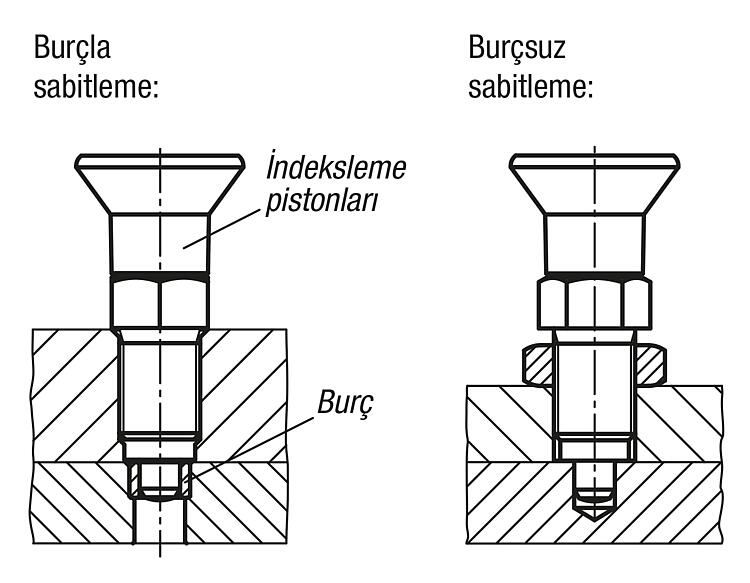

Montaj:Dişli kovan merkezlemesi kullanıldığında, yuva parçasında yuva yerinin diş açılmadan hazırlanması önerilir.Talep üzerine:Özel modeller ve mesafe halkaları.Aksesuar:Uygun burç, silindiril 03089.
Kontra somun 07212-….
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03089 Premium kilitleme bulonu, silindirik kilitleme pimli 283 kB

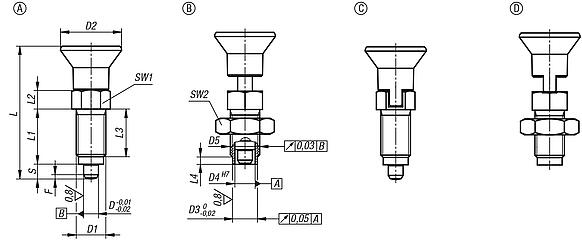

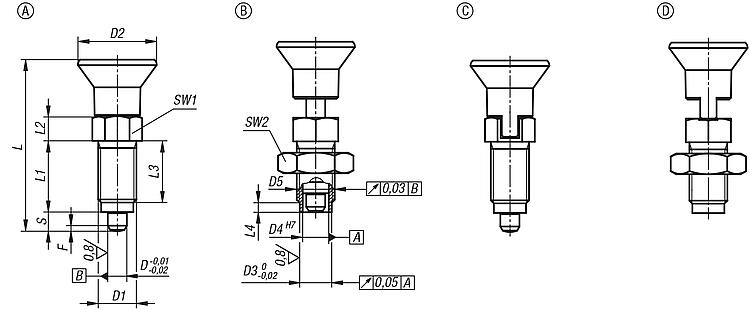

Çizimler (toplu genel bakış)

Premium kilitleme bulonu, silindirik kilitleme pimli

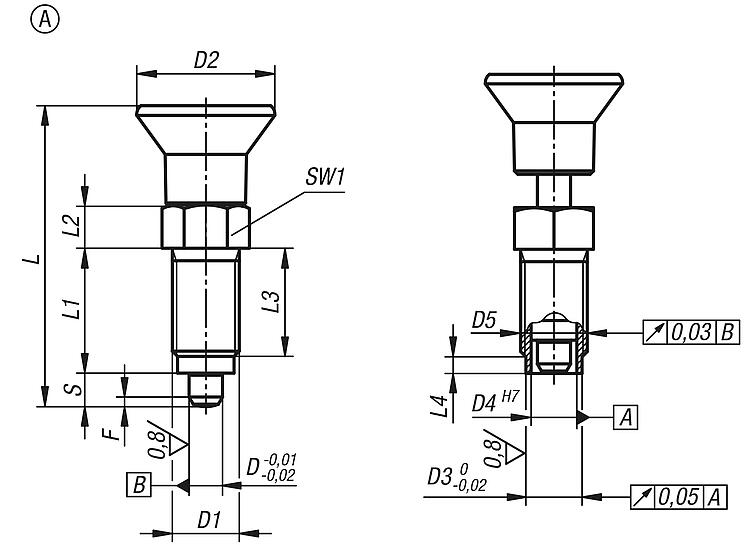

Premium indeksleme pistonları silindirik kilitleme pimli, Form A

daha fazla bilgi

Çizimler

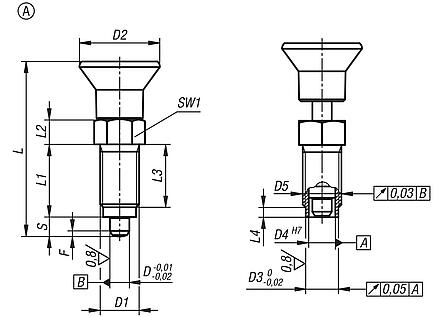

Premium indeksleme pistonları silindirik kilitleme pimli, Form A

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
DD1D2D3D4D5LL1L2L3L4HSW1F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03089-41105AÇelik5M10x121866 -0,01/-0,0243,51771535131,3512  15,36 €
03089-41206AÇelik6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  17,05 €
03089-41308AÇelik8M16x1,53313,51111 -0,01/-0,036826102348192,31535  21,97 €
03089-41410AÇelik10M20x1,533171111 -0,01/-0,0374281225410222,81534  29,24 €
03089-401105APaslanmaz çelik5M10x121866 -0,01/-0,0243,51771535131,3512  23,05 €
03089-401206APaslanmaz çelik6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  25,59 €
03089-401308APaslanmaz çelik8M16x1,53313,51111 -0,01/-0,036826102348192,31535  31,84 €
03089-401410APaslanmaz çelik10M20x1,533171111 -0,01/-0,0374281225410222,81534  42,41 €

Premium indeksleme pistonları silindirik kilitleme pimli, Form B

daha fazla bilgi

Çizimler

Premium indeksleme pistonları silindirik kilitleme pimli, Form B

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
DD1D2D3D4D5LL1L2L3L4HSW1SW2F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03089-42105BÇelik5M10x121866 -0,01/-0,0243,5177153513171,3512 15,49 €
03089-42206BÇelik6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 17,18 €
03089-42308BÇelik8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 22,08 €
03089-42410BÇelik10M20x1,533171111 -0,01/-0,037428122541022302,81534 29,37 €
03089-402105BPaslanmaz çelik5M10x121866 -0,01/-0,0243,5177153513171,3512 23,16 €
03089-402206BPaslanmaz çelik6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 25,70 €
03089-402308BPaslanmaz çelik8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 31,97 €
03089-402410BPaslanmaz çelik10M20x1,533171111 -0,01/-0,037428122541022302,81534 42,54 €

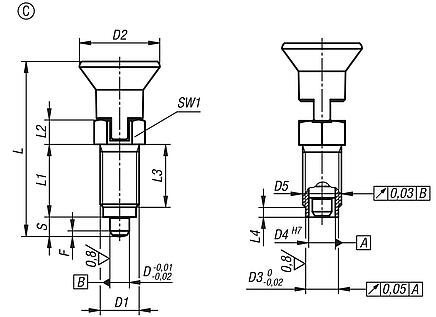

Premium indeksleme pistonları silindirik kilitleme pimli, Form C

daha fazla bilgi

Çizimler

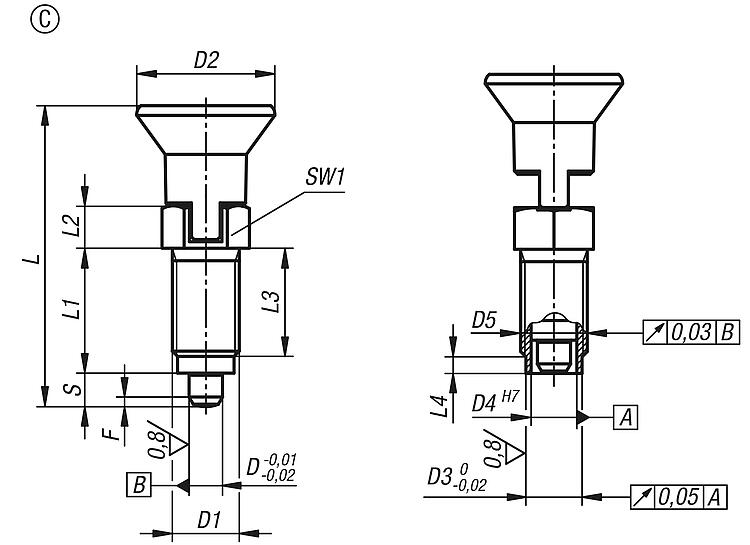

Premium indeksleme pistonları silindirik kilitleme pimli, Form C

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
DD1D2D3D4D5LL1L2L3L4HSW1F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03089-43105CÇelik5M10x121866 -0,01/-0,0243,51771535131,3512 16,91 €
03089-43206CÇelik6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 18,60 €
03089-43308CÇelik8M16x1,53313,51111 -0,01/-0,036826102348192,31535 23,51 €
03089-43410CÇelik10M20x1,533171111 -0,01/-0,0374281225410222,81534 30,79 €
03089-403105CPaslanmaz çelik5M10x121866 -0,01/-0,0243,51771535131,3512 24,58 €
03089-403206CPaslanmaz çelik6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 27,12 €
03089-403308CPaslanmaz çelik8M16x1,53313,51111 -0,01/-0,036826102348192,31535 33,38 €
03089-403410CPaslanmaz çelik10M20x1,533171111 -0,01/-0,0374281225410222,81534 43,95 €

Premium indeksleme pistonları silindirik kilitleme pimli, Form D

daha fazla bilgi

Çizimler

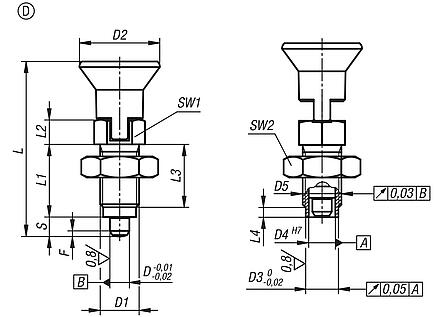

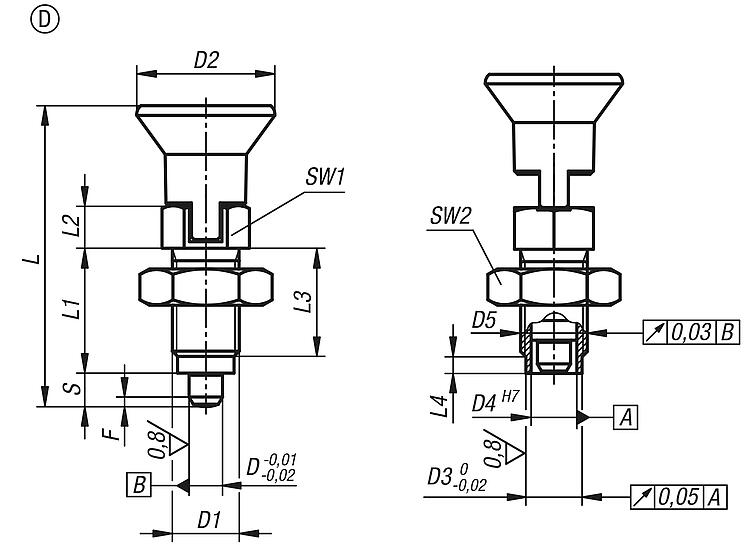

Premium indeksleme pistonları silindirik kilitleme pimli, Form D

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
DD1D2D3D4D5LL1L2L3L4HSW1SW2F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03089-44105DÇelik5M10x121866 -0,01/-0,0243,5177153513171,3512 17,02 €
03089-44206DÇelik6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 18,71 €
03089-44308DÇelik8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 23,62 €
03089-44410DÇelik10M20x1,533171111 -0,01/-0,037428122541022302,81534 30,90 €
03089-404105DPaslanmaz çelik5M10x121866 -0,01/-0,0243,5177153513171,3512 24,69 €
03089-404206DPaslanmaz çelik6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 27,24 €
03089-404308DPaslanmaz çelik8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 33,50 €
03089-404410DPaslanmaz çelik10M20x1,533171111 -0,01/-0,037428122541022302,81534 44,07 €
