        Kilitleme bulonu
        Kilitleme bulonu, Form D

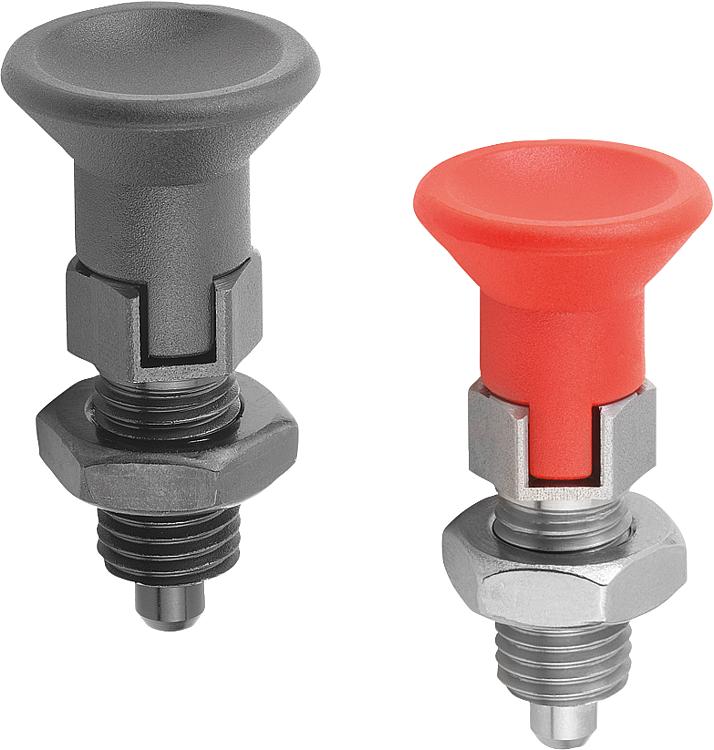

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik model:
Kilitleme pimi: Sertleştirilmiş:
Mukavemet sınıfı 5.8.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4034.

Kilitleme pimi: Sertleştirilmemiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4305.

Mantar tutamak: Termoplastik, siyah gri.Model:Çelik model:

Kilitleme pimi: Sertleştirilmiş, taşlanmış ve perdahlı.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve kaplamasız.
Kilitleme pimi: Sertleştirilmemiş, taşlanmış ve kaplamasız.Bilgi:Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.Talep üzerine:Özel modeller.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03089_D Kilitleme bulonu, Form D

135 kB

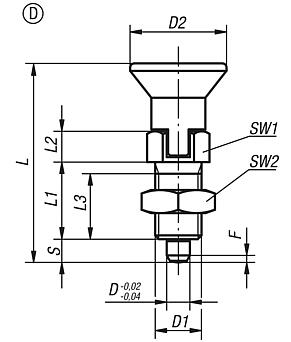

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Alte Artikelnummer çelik kilitleme kanallı	Alte Artikelnummer paslanmaz çelik kilitleme kanallı	Form	D	D1	D2	L	L1	L2	L3	H	SW1	SW2	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N
03089-4903	03089-04903	D	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
-	03089-14903	D	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-4004	03089-04004	D	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12
-	03089-14004	D	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12
03089-4105	03089-04105	D	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12
-	03089-14105	D	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-4206	03089-04206	D	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
-	03089-14206	D	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-4308	03089-04308	D	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35
-	03089-14308	D	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-4410	03089-04410	D	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34
-	03089-14410	D	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34
03089-4412	03089-04412	D	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39
-	03089-14412	D	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39
03089-4516	03089-04516	D	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46
-	03089-14516	D	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46
