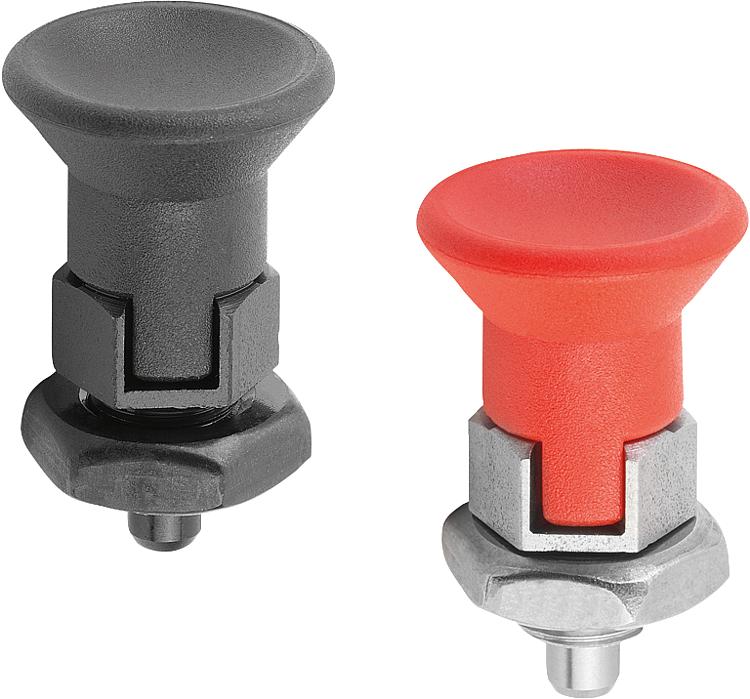

Plastik mantar tutamaklı, kilit kanallı ve kontra somunlu kısa tip çelik veya paslanmaz çelik indeksleme pistonları
03089_D

Plastik mantar tutamaklı, kilit kanallı ve kontra somunlu kısa...

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Çelik model:
Kilitleme pimi: Sertleştirilmiş:
Mukavemet sınıfı 5.8.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmemiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4305.

Mantar tutamak: Termoplastik, siyah gri veya trafik kırmızısı RAL3020.

Model:Çelik model:
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve perdahlı.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmemiş, taşlanmış ve kaplamasız.
Bilgi:Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.Talep üzerine:Özel modeller.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03089_D Plastik mantar tutamaklı, kilit kanallı ve kontra somunlu kısa tip çelik veya paslanmaz çelik indeksleme pistonları 207 kB

Çizimler

Plastik mantar tutamaklı, kilit kanallı ve kontra somunlu kısa tip çelik veya paslanmaz çelik indeksleme pistonları

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
Yüzey
Ana gövde
Bileşen
rengi
DD1D2LL1L2Strok
S
SW1SW2F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03089-8903Dçeliksertleştirilmişsiyah gri RAL 70213M6x0,751425,5653,58100,8410 10,56 €
03089-8004Dçeliksertleştirilmişsiyah gri RAL 70214M8x11829,566410131412  10,07 €
03089-8105Dçeliksertleştirilmişsiyah gri RAL 70215M10x12134,587513171,3512  9,59 €
03089-8206Dçeliksertleştirilmişsiyah gri RAL 70216M12x1,52541,7108614191,8614  10,34 €
03089-8308Dçeliksertleştirilmişsiyah gri RAL 70218M16x1,533541210819242,31428  12,35 €
03089-8410Dçeliksertleştirilmişsiyah gri RAL 702110M20x1,5336115121022302,81532 20,07 €
03089-890384Dçeliksertleştirilmiştrafik kırmızı RAL 30203M6x0,751425,5653,58100,8410 10,56 €
03089-800484Dçeliksertleştirilmiştrafik kırmızı RAL 30204M8x11829,566410131412 10,07 €
03089-810584Dçeliksertleştirilmiştrafik kırmızı RAL 30205M10x12134,587513171,3512 9,59 €
03089-820684Dçeliksertleştirilmiştrafik kırmızı RAL 30206M12x1,52541,7108614191,8614 10,34 €
03089-830884Dçeliksertleştirilmiştrafik kırmızı RAL 30208M16x1,533541210819242,31428 12,35 €
03089-841084Dçeliksertleştirilmiştrafik kırmızı RAL 302010M20x1,5336115121022302,81532 20,07 €
03089-18903Dpaslanmaz çeliksertleştirilmemişsiyah gri RAL 70213M6x0,751425,5653,58100,8410 15,43 €
03089-18004Dpaslanmaz çeliksertleştirilmemişsiyah gri RAL 70214M8x11829,566410131412  14,72 €
03089-18105Dpaslanmaz çeliksertleştirilmemişsiyah gri RAL 70215M10x12134,587513171,3512  14,04 €
03089-18206Dpaslanmaz çeliksertleştirilmemişsiyah gri RAL 70216M12x1,52541,7108614191,8614  16,48 €
03089-18308Dpaslanmaz çeliksertleştirilmemişsiyah gri RAL 70218M16x1,533541210819242,31428  22,22 €
03089-18410Dpaslanmaz çeliksertleştirilmemişsiyah gri RAL 702110M20x1,5336115121022302,81532 41,52 €
03089-1890384Dpaslanmaz çeliksertleştirilmemiştrafik kırmızı RAL 30203M6x0,751425,5653,58100,8410 15,43 €
03089-1800484Dpaslanmaz çeliksertleştirilmemiştrafik kırmızı RAL 30204M8x11829,566410131412 14,72 €
03089-1810584Dpaslanmaz çeliksertleştirilmemiştrafik kırmızı RAL 30205M10x12134,587513171,3512 14,04 €
03089-1820684Dpaslanmaz çeliksertleştirilmemiştrafik kırmızı RAL 30206M12x1,52541,7108614191,8614 16,48 €
03089-1830884Dpaslanmaz çeliksertleştirilmemiştrafik kırmızı RAL 30208M16x1,533541210819242,31428 22,22 €
03089-1841084Dpaslanmaz çeliksertleştirilmemiştrafik kırmızı RAL 302010M20x1,5336115121022302,81532 41,52 €
