Dayanak cıvataları

geri

Ürünler
- Ürünlere genel bakış
  - Esnek standart parça sistemi
    - Yaylı baskı parçaları Kilitleme bulonu Dayanaklar Merkezleme ve konumlandırma elemanları Sabitlemeler Blok somunlar
      - Dayanaklar
        Dayanak cıvataları

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Çelik.
Mukavemet sınıfı 10.9.Model:Dayanak cıvatası: perdahlı.
Somun: galvaniz kaplama.Bilgi:M3 dayanak cıvatası sadece 8.8 mukavemet sınıfında mevcuttur.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03087 Dayanak cıvataları

137 kB

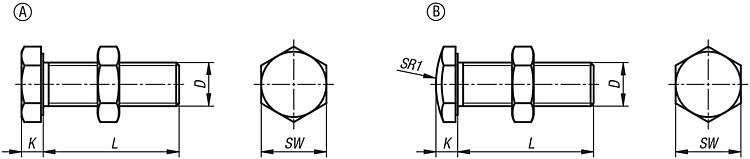

Çizimler (toplu genel bakış)

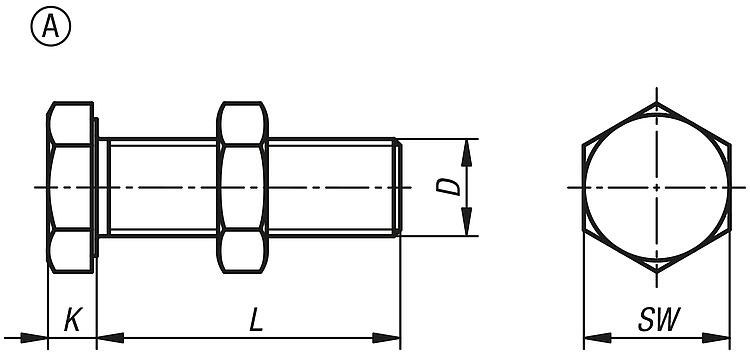

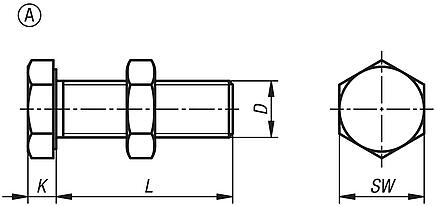

Dayanak cıvataları, Form A

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	L	K	SW	Fiyat
03087-10316	A	M3	16	2	5,5	3,29 €
03087-10325	A	M3	25	2	5,5	3,65 €
03087-10416	A	M4	16	2,5	7	2,43 €
03087-10425	A	M4	25	2,5	7	2,43 €
03087-10435	A	M4	35	2,5	7	2,50 €
03087-10516	A	M5	16	3,5	8	2,43 €
03087-10525	A	M5	25	3,5	8	2,43 €
03087-10535	A	M5	35	3,5	8	2,50 €
03087-10625	A	M6	25	3,8	10	2,43 €
03087-10635	A	M6	35	3,8	10	2,50 €
03087-10640	A	M6	40	3,8	10	2,50 €
03087-10812	A	M8	12	5	13	2,50 €
03087-10816	A	M8	16	5	13	2,50 €
03087-10820	A	M8	20	5	13	2,50 €
03087-10825	A	M8	25	5	13	2,55 €
03087-10830	A	M8	30	5	13	2,74 €
03087-10835	A	M8	35	5	13	2,74 €
03087-10840	A	M8	40	5	13	2,92 €
03087-10845	A	M8	45	5	13	2,92 €
03087-10850	A	M8	50	5	13	3,05 €
03087-10855	A	M8	55	5	13	3,05 €
03087-10865	A	M8	65	5	13	3,17 €
03087-10870	A	M8	70	5	13	3,17 €
03087-10885	A	M8	85	5	13	3,29 €
03087-11035	A	M10	35	6	17	3,11 €
03087-11040	A	M10	40	6	17	3,47 €
03087-11050	A	M10	50	6	17	3,65 €
03087-11060	A	M10	60	6	17	3,90 €
03087-11240	A	M12	40	7	19	4,62 €
03087-11260	A	M12	60	7	19	4,99 €
03087-11270	A	M12	70	7	19	5,30 €
03087-11650	A	M16	50	9,5	24	6,58 €
03087-11660	A	M16	60	9,5	24	7,06 €
03087-11670	A	M16	70	9,5	24	7,98 €

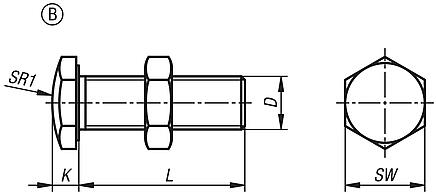

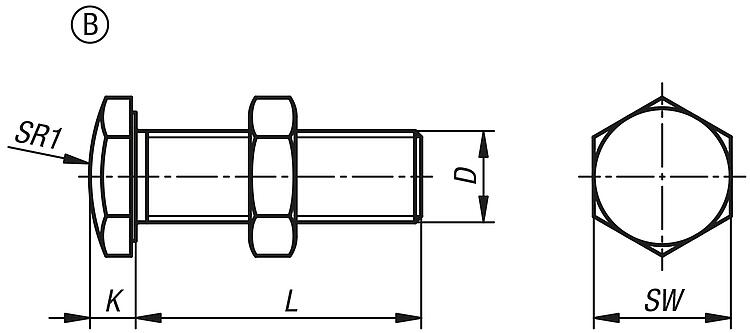

Dayanak cıvataları, Form B

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	L	K	SW	SR1	Fiyat
03087-20316	B	M3	16	2	5,5	10	3,29 €
03087-20325	B	M3	25	2	5,5	10	3,65 €
03087-20416	B	M4	16	2,5	7	10	2,43 €
03087-20425	B	M4	25	2,5	7	10	2,43 €
03087-20435	B	M4	35	2,5	7	10	2,50 €
03087-20516	B	M5	16	3,5	8	12	2,43 €
03087-20525	B	M5	25	3,5	8	12	2,43 €
03087-20535	B	M5	35	3,5	8	12	2,50 €
03087-20625	B	M6	25	3,8	10	15	2,43 €
03087-20635	B	M6	35	3,8	10	15	2,50 €
03087-20640	B	M6	40	3,8	10	15	2,50 €
03087-20812	B	M8	12	5	13	20	2,50 €
03087-20816	B	M8	16	5	13	20	2,50 €
03087-20820	B	M8	20	5	13	20	2,50 €
03087-20825	B	M8	25	5	13	20	2,55 €
03087-20830	B	M8	30	5	13	20	2,74 €
03087-20835	B	M8	35	5	13	20	2,74 €
03087-20840	B	M8	40	5	13	20	2,92 €
03087-20845	B	M8	45	5	13	20	2,92 €
03087-20850	B	M8	50	5	13	20	3,05 €
03087-20855	B	M8	55	5	13	20	3,05 €
03087-20865	B	M8	65	5	13	20	3,17 €
03087-20870	B	M8	70	5	13	20	3,17 €
03087-20885	B	M8	85	5	13	20	3,29 €
03087-21035	B	M10	35	6	17	30	3,11 €
03087-21040	B	M10	40	6	17	30	3,47 €
03087-21050	B	M10	50	6	17	30	3,65 €
03087-21060	B	M10	60	6	17	30	3,90 €
03087-21240	B	M12	40	7	19	30	4,62 €
03087-21260	B	M12	60	7	19	30	4,99 €
03087-21270	B	M12	70	7	19	30	5,30 €
03087-21650	B	M16	50	9,5	24	35	6,58 €
03087-21660	B	M16	60	9,5	24	35	7,06 €
03087-21670	B	M16	70	9,5	24	35	7,98 €
