03099-61_BKonumlandırma burçları çelik veya paslanmaz çelik, durum sensörü... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Konumlandırma burçları, pim şeklindeki kontrol ve kilitleme elemanları için bağlantı noktası oluşturur ve burada bu parçalar tam ve güvenli şekilde yerine oturabilir.
Durum sensörü konumlandırma burçlarında, burç üzerinde Ø3 sensörün sabitlenmesi için bir sıkıştırma somunu bulunur.
Sensör, konumlandırma burcu içinde bir pim olup olmadığını elektronik şekilde sorgulamayı sağlar.

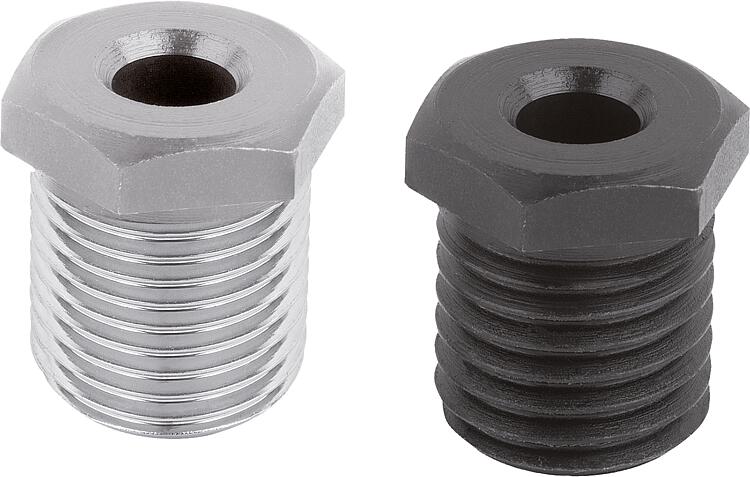

Birden fazla burç kullanıldığında kontrol ve kilit elemanının hangisinde olduğu tespit edilebilir.Malzeme:Konumlandırma burcu çelik veya paslanmaz çelik 1.4034.
Sıkıştırma somunu pirinç. Model:Konumlandırma burcu:

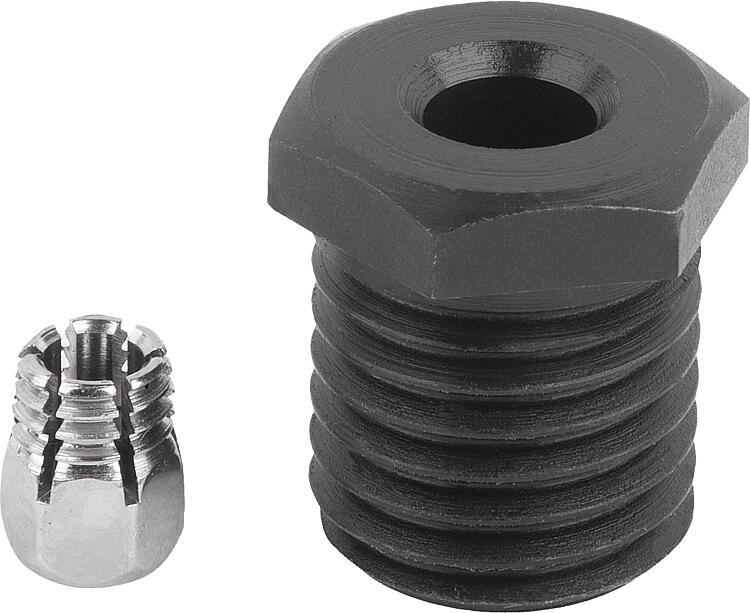

Çelik sertleştirilmiş ve karartılmış.

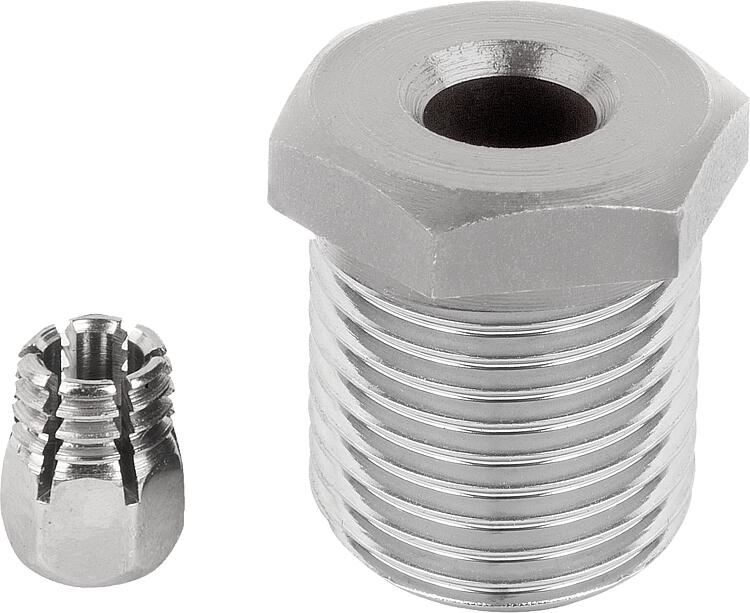

Paslanmaz çelik, sertleştirilmiş ve yalın.
Sıkıştırma somunu nikel kaplama.Bilgi:03099 tutucu parçalara uygun.
Sıkıştırma somunu monte edilmemiş olarak teslim edilir.
Sıkma somununun azami sıkma torku: 1,2 Nm.Kullanım:Konumlandırma burçları, durum sensör ile birlikte tetiklemeye bağlı proses kumandası imkanı verir. Ayrıca kontrol ve kilit elemanının istenen yerde bulunması sağlanabilir.
Örneğin ambalaj makinelerinin format ayarında.Montaj:Sensör sıkıştırma somunu ile burca sabitlenir ve eksenel şekilde ayarlanır. Sıkıştırma somunu sıkılarak sensör nihai şekilde sabitlenir.
Ayrıntılı işlem montaj kılavuzunda açıklanmıştır.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Form | Form modeli | Ana gövde
malzemesi | D
| D1 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03099-61-203101 | B | Bilezikli ve dişli | çelik | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 |  | | 19,16 € | | | 03099-61-204101 | B | Bilezikli ve dişli | çelik | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 19,16 € | | | 03099-61-205121 | B | Bilezikli ve dişli | çelik | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 20,48 € | | | 03099-61-206121 | B | Bilezikli ve dişli | çelik | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 20,48 € | | | 03099-61-208161 | B | Bilezikli ve dişli | çelik | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 21,79 € | | | 03099-61-210161 | B | Bilezikli ve dişli | çelik | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 21,79 € | | | 03099-61-212201 | B | Bilezikli ve dişli | çelik | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 23,12 € | | | 03099-61-216241 | B | Bilezikli ve dişli | çelik | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 24,44 € | | | 03099-61-1203101 | B | Bilezikli ve dişli | paslanmaz çelik | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 21,79 € | | | 03099-61-1204101 | B | Bilezikli ve dişli | paslanmaz çelik | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 21,79 € | | | 03099-61-1205121 | B | Bilezikli ve dişli | paslanmaz çelik | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 23,12 € | | | 03099-61-1206121 | B | Bilezikli ve dişli | paslanmaz çelik | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 23,12 € | | | 03099-61-1208161 | B | Bilezikli ve dişli | paslanmaz çelik | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 24,44 € | | | 03099-61-1210161 | B | Bilezikli ve dişli | paslanmaz çelik | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 24,44 € | | | 03099-61-1212201 | B | Bilezikli ve dişli | paslanmaz çelik | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 25,76 € | | | 03099-61-1216241 | B | Bilezikli ve dişli | paslanmaz çelik | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 25,76 € | |
