03099-35_Cİç kılavuzlu çelik kilit sürgüsü, Form C, sürgü kapaklı, somunsuz |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Kilit sürgüleri kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Kilit dili 180° döndürülerek kilitleme pimi içeri çekilir, bu şekilde kilitleme konumu değiştirilebilir. Kilit çentiği, kilit dilinin bu konumda tutulmasını ve bu şekilde kilitleme piminin içeri çekili kalmasını sağlar.Malzeme:Dişli kovan ve kilit dili 1.0503.
Otomat çeliği kilitleme pimi.
Baskı yayı 1.4310.
PA termoplastik mandal kapak.Model:Dişli kovan ve kilit dili karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.
Baskı yayı yalın.
Kilit dili kapağı farklı renklerde:
- siyah gri RAL 7021.
- sade turuncu RAL 2004.
- kolza sarısı RAL 1021.
- trafik kırmızı RAL 3020.
- sinyal yeşil RAL 6032.
- trafik mavi RAL 5017.
- açık gri RAL 7035.Kullanım:İç kılavuzlu kilit sürgüsü, kapalı yapı şekli sayesinde örneğin toz ve kıvılcım gibi aşırı kirlenmelerin söz konusu olduğu yerlere monte edilebilir.Avantajlar:- Kilit dili 180° çevrilerek kilitleme pimi içeri çekilir.
- Kapalı yapı şekli, kirlerin dişli kovana girmesini önler.
- Kovandaki altıgen parça sayesinde kilit dili kolayca monte edilir.Talep üzerine:Özel modeller.Aksesuar:Tutucu parçalar 03099.
Konumlandırma burçları 03099-50.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

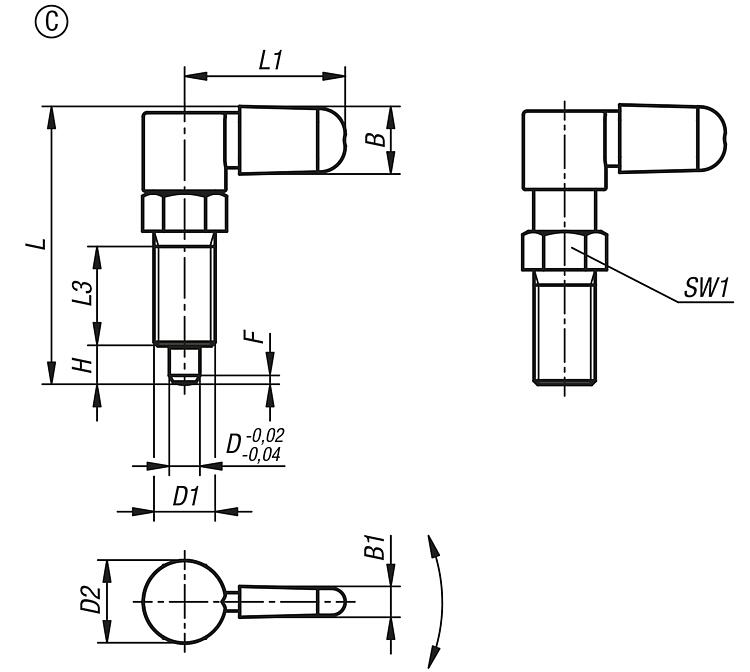

| Sipariş numarası | Form | Bileşen
rengi | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03099-35-0605101 | C | siyah gri RAL 7021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 |  | | 15,12 € | | | 03099-35-0606121 | C | siyah gri RAL 7021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-0608161 | C | siyah gri RAL 7021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-0610201 | C | siyah gri RAL 7021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-35-06051012 | C | sade turunç RAL 2004 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-35-06061212 | C | sade turunç RAL 2004 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-06081612 | C | sade turunç RAL 2004 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-06102012 | C | sade turunç RAL 2004 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-35-060510116 | C | kolza sarı RAL 1021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-35-060612116 | C | kolza sarı RAL 1021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-060816116 | C | kolza sarı RAL 1021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-061020116 | C | kolza sarı RAL 1021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-35-060510148 | C | trafik kırmızı RAL 3020 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-35-060612148 | C | trafik kırmızı RAL 3020 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-060816148 | C | trafik kırmızı RAL 3020 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-061020148 | C | trafik kırmızı RAL 3020 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-35-060510186 | C | sinyal yeşil RAL 6032 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-35-060612186 | C | sinyal yeşil RAL 6032 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-060816186 | C | sinyal yeşil RAL 6032 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-061020186 | C | sinyal yeşil RAL 6032 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-35-060510187 | C | trafik mavi RAL 5017 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-35-060612187 | C | trafik mavi RAL 5017 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-060816187 | C | trafik mavi RAL 5017 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-061020187 | C | trafik mavi RAL 5017 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | | | 03099-35-060510188 | C | açık gri RAL 7035 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,12 € | | | 03099-35-060612188 | C | açık gri RAL 7035 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 15,46 € | | | 03099-35-060816188 | C | açık gri RAL 7035 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,47 € | | | 03099-35-061020188 | C | açık gri RAL 7035 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 20,93 € | |
