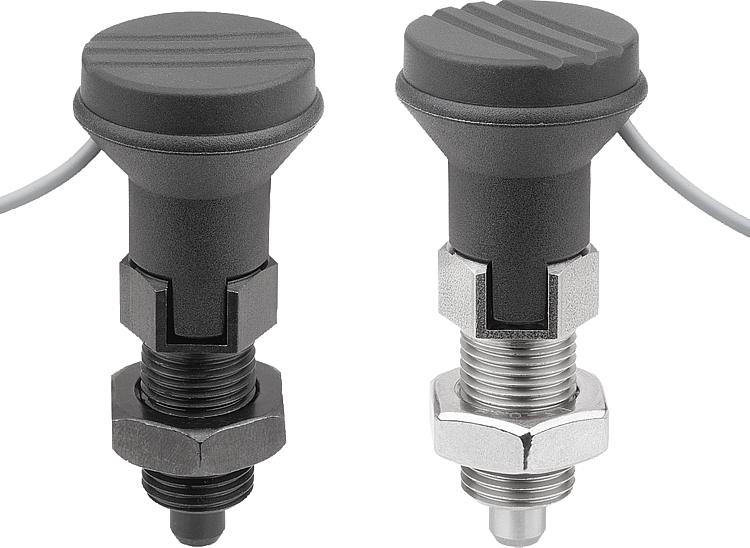

        Plastik mantar tutamaklı ve durum sensörlü çelik veya paslanmaz çelik indeksleme pistonları, kablolu
        Plastik mantar tutamaklı, durum sensörlü, kilit kanallı ve kontra somunlu çelik veya paslanmaz çelik indeksleme pistonları, kablolu

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.
Eğer ayırma işlemi daha uzun bir süre boyunca gerçekleşecekse ve kilitleme piminin geri tepmesi önlenecekse, Form C veya Form D kullanılmalıdır.

Durum sensörlü indeksleme pistonlarında kullanım durumu elektronik olarak tespit edilip işlenmeye devam edilebilir.
Malzeme:

Çelik model:
Dişli kovanlı ve kilitleme pimi kolay işlenir çelik.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş
Dişli kovan 1.4305.
Kilitleme pimi 1.4034.

Kilitleme pimi sertleştirilmemiş:
Dişli kovan 1.4305.
Kilitleme pimi 1.4305.

Mantar tutamak: Termoplastik, siyah gri.

Model:Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.

Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, yalın.

Mantar tutamak siyah gri RAL7021.Bilgi:Durum sensörü oturma sırasında S - 1 mm'lik bir strokta anahtarlar.Teknik veriler:Endüktif sensör:
Çıkış anahtarlaması: PNP kapatıcı (NO)
İşletme gerilimi: 6 - 30 V DC
İşletme akımı: <100 mA
Anahtarlama aralığı: 1 mm
Anahtarlama frekansı: <4000 Hz
Kısa devreye karşı dayanıklı: evet
Kutuplamaya karşı dayanıklı: evet
Koruma sınıfı: IP 67
Bağlantı türü: 2 m PVC kablo
Sıcaklık aralığı: -10° C - +70°C
İzin: CE, c-UL-us, EACKullanım:Durum sensörlü indeksleme pistonları, tetiklemeye bağlı proses kumandası imkanı verir. Ayrıca kilitleme piminin istenen tetikleme durumunda bulunması sağlanabilir.Güvenlik:Durum sensörlü indeksleme pistonları kişilerin güvenliğini sağlamak için uygundur.Çizim bilgisi:

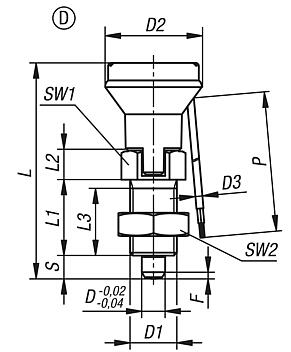

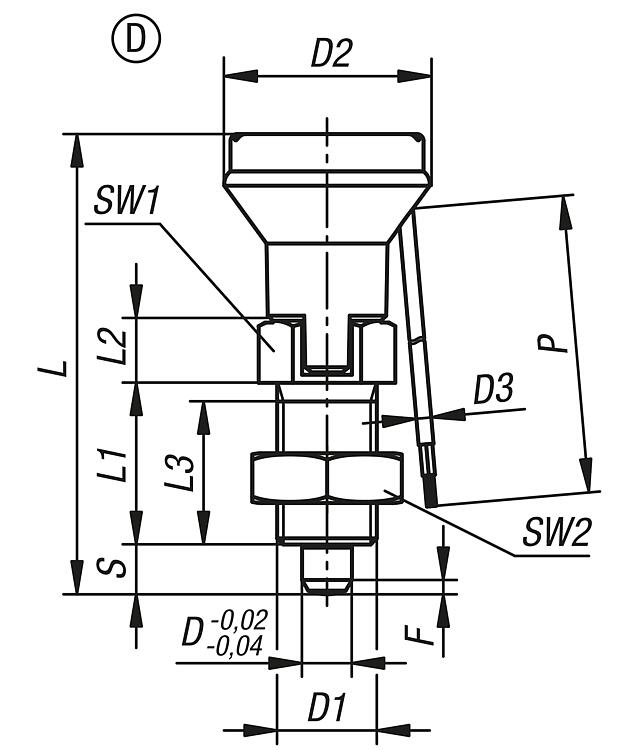

Form A: kilitleme kanalsız, kontra somunsuz
Form B: kilitleme kanalsız, kontra somunlu
Form C: kilitleme kanallı, kontra somunsuz
Form D: kilitleme kanallı, kontra somunlu

P = Kablo uzunluğu

BN = Kahverengi
BK = Siyah
BU = Mavi

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03090-20_D Plastik mantar tutamaklı, durum sensörlü, kilit kanallı ve kontra somunlu çelik veya paslanmaz çelik indeksleme pistonları, kablolu

277 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	Kilitleme pimi	D	D1	D2	D3	L	L1	L2	L3	Strok S	SW1	SW2	F x 30°	P	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Fiyat
03090-20-41051	D	çelik	sertleştirilmiş	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	94,55 €
03090-20-42061	D	çelik	sertleştirilmiş	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	95,93 €
03090-20-43081	D	çelik	sertleştirilmiş	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	97,30 €
03090-20-44101	D	çelik	sertleştirilmiş	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	101,42 €
03090-20-44121	D	çelik	sertleştirilmiş	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	104,16 €
03090-20-041051	D	paslanmaz çelik	sertleştirilmiş	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	98,67 €
03090-20-042061	D	paslanmaz çelik	sertleştirilmiş	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	100,05 €
03090-20-043081	D	paslanmaz çelik	sertleştirilmiş	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	104,16 €
03090-20-044101	D	paslanmaz çelik	sertleştirilmiş	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	106,89 €
03090-20-044121	D	paslanmaz çelik	sertleştirilmiş	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	109,63 €
03090-20-142061	D	paslanmaz çelik	sertleştirilmemiş	6	M12x1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	100,05 €
03090-20-141051	D	paslanmaz çelik	sertleştirilmemiş	5	M10x1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	98,67 €
03090-20-143081	D	paslanmaz çelik	sertleştirilmemiş	8	M16x1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	104,16 €
03090-20-144101	D	paslanmaz çelik	sertleştirilmemiş	10	M20x1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	106,89 €
03090-20-144121	D	paslanmaz çelik	sertleştirilmemiş	12	M20x1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	109,63 €
