Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun enine kuvvetler nedeniyle değişmesinin engellenmesi gerektiğinde kullanılır.
Bununla ilgili örnekler makine, cihaz, mobilya ve özel araç yapımında uzunluk ve yükseklik sabitlemesi ve ayrıca konum sabitlemesidir.
Ancak indeksleme pistonu elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.
Kullanılan malzemeler geniş bir uygulama yelpazesine olanak sağlar.
Çok yüksek korozyon direncine sahip gereksinimler için A4 paslanmaz çelikten üretilen indeksleme pistonları önerilir.
Malzeme:Paslanmaz çelik model A2:
Dişli kovan ve mantar tutamak 1.4305.
Kilitleme pimi sertleştirilmiş 1.4034.
Kilitleme pimi sertleştirilmemiş 1.4305.
Baskı yayı 1.4310.
Paslanmaz çelik model A4:
Dişli kovan, mantar tutamak ve kilitleme pimi 1.4404.
Baskı yayı 1.4401 veya 1.4571. Model:Paslanmaz çelik model A2:
Dişli kovan yalın.
Mantar tutamak yalın.
Kilitleme pimi, sertleştirilmiş veya sertleştirilmemiş, taşlanmış ve yalın.
Paslanmaz çelik model A4:
Dişli kovan yalın.
Mantar tutamak yalın veya kumlanmış.
Kilitleme pimi, taşlanmış, kimyasal nikel kaplama veya yalın.Talep üzerine:Özel modeller.Aksesuar:Ara halkalar 03089.
İnce duvarlı parçalar için sabitleme kitleri 03094-10.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

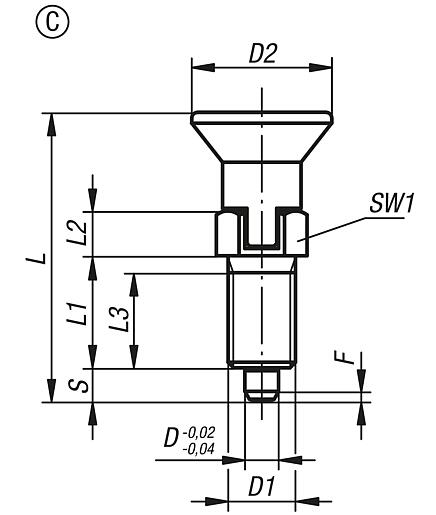

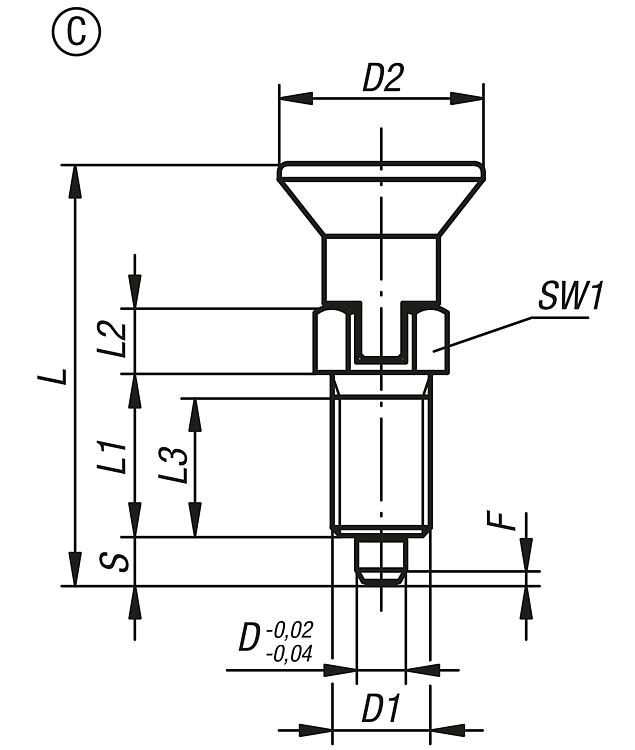

| Sipariş numarası | Form | Ana gövde
malzemesi | Çelik
anahtar | Mantar tutamak | Kilitleme
pimi | D | D1 | D2 | L | L1 | L2 | L3 | Strok
S | SW1 | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03089-003903 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 |  | | 22,18 € | | | 03089-003004 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | |  | 21,17 € | | | 03089-003105 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 20,17 € | | | 03089-003206 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 23,85 € | | | 03089-003308 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 32,34 € | | | 03089-003410 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 43,57 € | | | 03089-003412 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 68,57 € | | | 03089-003516 | C | paslanmaz çelik | 1.4034 | - | sertleştirilmiş | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 77,92 € | | | 03089-113903 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 22,18 € | | | 03089-113004 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 21,17 € | | | 03089-113105 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 20,17 € | | | 03089-113206 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 23,85 € | | | 03089-113308 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 32,34 € | | | 03089-113410 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 43,57 € | | | 03089-113412 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 68,57 € | | | 03089-113516 | C | paslanmaz çelik | 1.4305 | - | sertleştirilmemiş | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 77,92 € | | | 03089-063903 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 28,80 € | | | 03089-063004 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 27,46 € | | | 03089-063105 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 26,16 € | | | 03089-063206 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 30,92 € | | | 03089-063308 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 41,95 € | | | 03089-063410 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 52,28 € | | | 03089-063412 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 71,85 € | | | 03089-063516 | C | paslanmaz çelik | 1.4404 | kaplamasız | nikel kaplama | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 85,55 € | | | 03089-173903 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 28,80 € | | | 03089-173004 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 27,46 € | | | 03089-173105 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 26,16 € | | | 03089-173206 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 30,92 € | | | 03089-173308 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 41,95 € | | | 03089-173410 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 52,28 € | | | 03089-173412 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 71,85 € | | | 03089-173516 | C | paslanmaz çelik | 1.4404 | kaplamasız | kaplamasız | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 85,55 € | | | 03089-0639031 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 28,80 € | | | 03089-0630041 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 27,46 € | | | 03089-0631051 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 26,16 € | | | 03089-0632061 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 30,92 € | | | 03089-0633081 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 41,95 € | | | 03089-0634101 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 52,28 € | | | 03089-0634121 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 71,85 € | | | 03089-0635161 | C | paslanmaz çelik | 1.4404 | kumlanmış | nikel kaplama | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 85,55 € | | | 03089-1739031 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 28,80 € | | | 03089-1730041 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 27,46 € | | | 03089-1731051 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 26,16 € | | | 03089-1732061 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 30,92 € | | | 03089-1733081 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 41,95 € | | | 03089-1734101 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 52,28 € | | | 03089-1734121 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 71,85 € | | | 03089-1735161 | C | paslanmaz çelik | 1.4404 | kumlanmış | kaplamasız | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 85,55 € | |
