Plastik halkalı tutamaklı çelik veya paslanmaz çelik indekseleme pistonu
03089-05

Plastik halkalı tutamaklı çelik veya paslanmaz çelik...

geri

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele
AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak indeksleme pistonu elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Malzeme:

Çelik model:
Dişli kovan 1.0715.
Kilitleme pimi 1.4305.

Paslanmaz çelik model:
Dişli kovan 1.4305.
Kilitleme pimi 1.4305.

RAL 7021 açık siyah veya RAL 3020 kırmızı termpolastik halka tutamak.

Model:Çelik model:
Kilitleme pimi: Sertleştirilmemiş.
Dişli kovan, mavi pasifleştirilmiş.
Kilitleme pimi kaplamasız.

Paslanmaz çelik:
Kilitleme pimi, sertleştirilmemiş.
Çelik parçalar: kaplamasız.
Bilgi:Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.

Montaj sırasında belirtilen maks. sıkma torkuna dikkat edilmelidir.

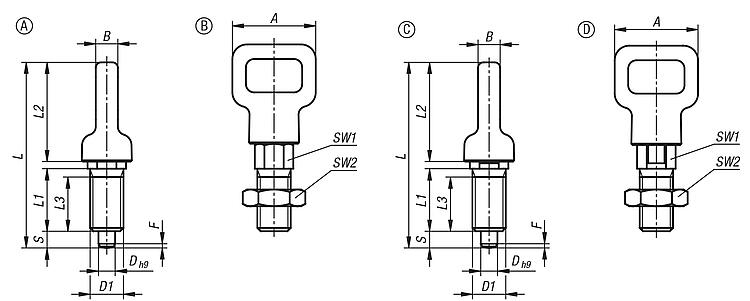

Talep üzerine:Diğer stroklar talep üzerine mümkündür.Çizim bilgisi:

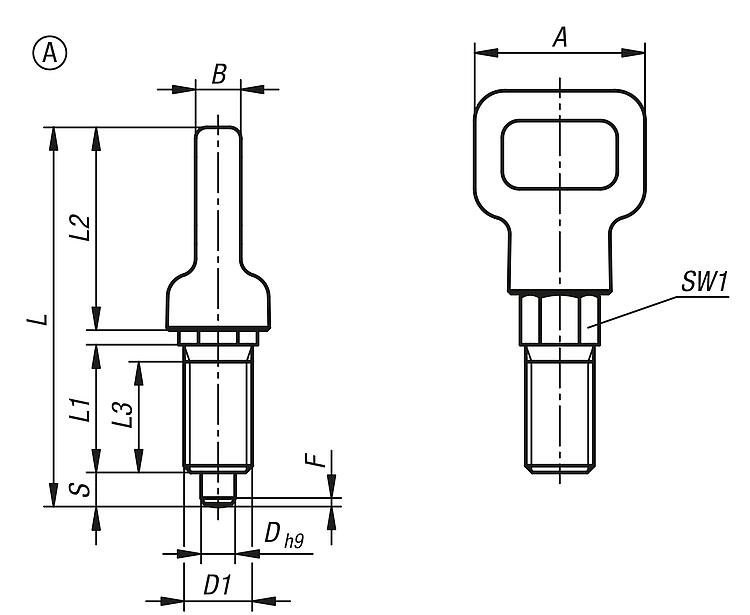

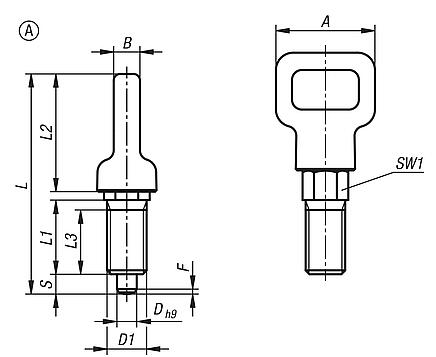

Form A: kilitleme kanalsız, kontra somunsuz

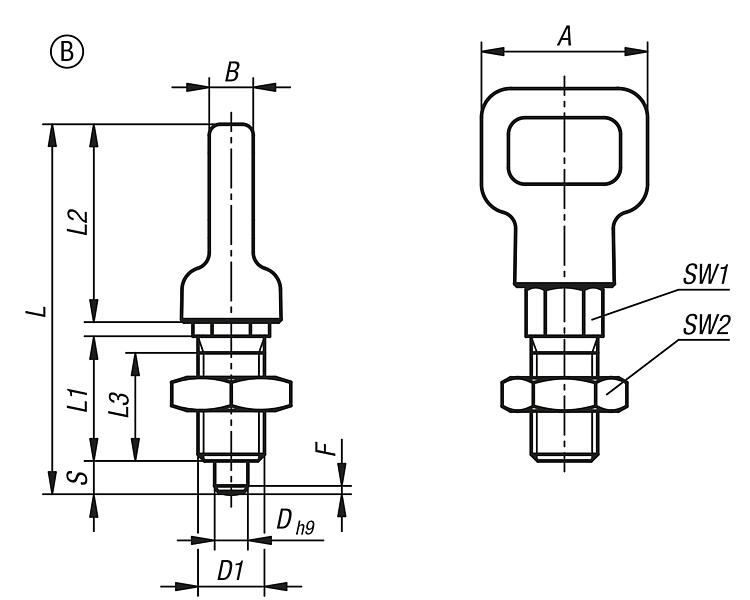

Form B: kilitleme kanalsız, kontra somunlu

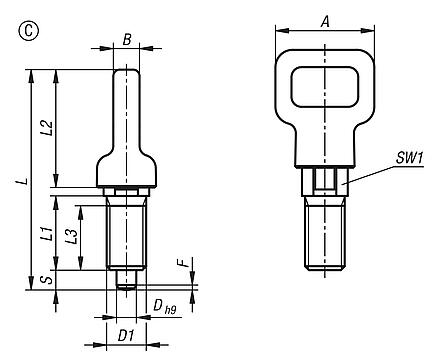

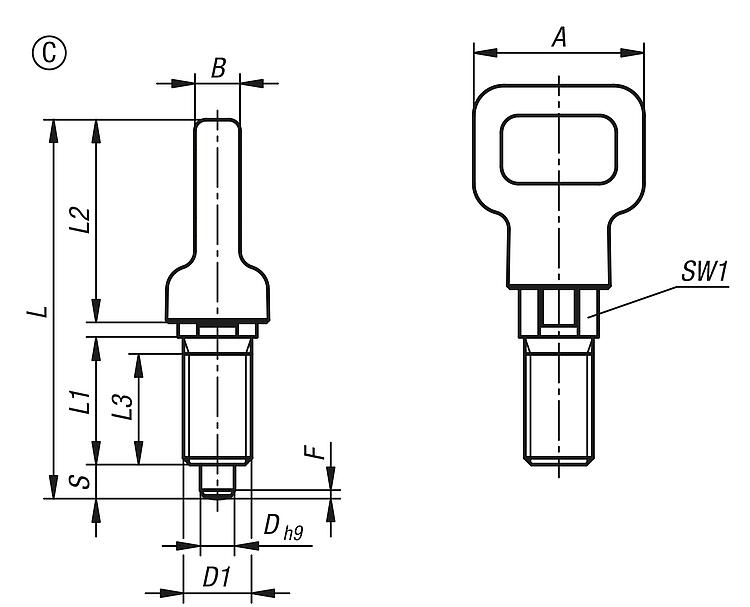

Form C: kilitleme kanallı, kontra somunsuz

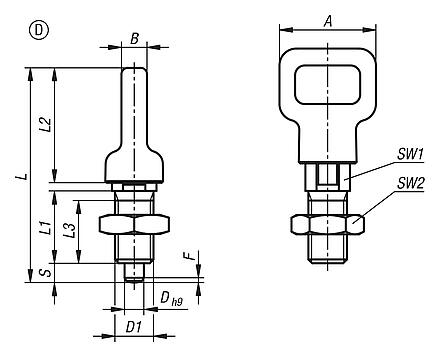

Form D: kilitleme kanallı, kontra somunlu
Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03089-05 Plastik halkalı tutamaklı çelik veya paslanmaz çelik indekseleme pistonu 369 kB

Çizimler (toplu genel bakış)

Plastik halkalı tutamaklı çelik veya paslanmaz çelik indekseleme pistonu

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form A

daha fazla bilgi

Çizimler

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form A

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
Bileşen
rengi
DD1ABLL1L2L3Strok
S
SW1F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
03089-05-0104080Açeliksiyah gri RAL 70214M8205,344,51523,8134816122 8,00 €
03089-05-0115100Açeliksiyah gri RAL 70215M10256,752,21728,5155101,36127 8,60 €
03089-05-0126120Açeliksiyah gri RAL 70216M1230861,72034176121,881515 9,19 €
03089-05-0138160Açeliksiyah gri RAL 70218M164010,7812645,3238162,381920 9,79 €
03089-05-0104081Açeliksiyah gri RAL 70214M8x1205,344,51523,8134816122 8,00 €
03089-05-0115101Açeliksiyah gri RAL 70215M10x1256,752,21728,5155101,36127 8,60 €
03089-05-0126121Açeliksiyah gri RAL 70216M12x1,530861,72034176121,881515 9,19 €
03089-05-0138161Açeliksiyah gri RAL 70218M16x1,54010,7812645,3238162,381920 9,79 €
03089-05-010408084Açeliktrafik kırmızı RAL 30204M8205,344,51523,8134816122 8,00 €
03089-05-011510084Açeliktrafik kırmızı RAL 30205M10256,752,21728,5155101,36127 8,60 €
03089-05-012612084Açeliktrafik kırmızı RAL 30206M1230861,72034176121,881515 9,19 €
03089-05-013816084Açeliktrafik kırmızı RAL 30208M164010,7812645,3238162,381920 9,79 €
03089-05-010408184Açeliktrafik kırmızı RAL 30204M8x1205,344,51523,8134816122 8,00 €
03089-05-011510184Açeliktrafik kırmızı RAL 30205M10x1256,752,21728,5155101,36127 8,60 €
03089-05-012612184Açeliktrafik kırmızı RAL 30206M12x1,530861,72034176121,881515 9,19 €
03089-05-013816184Açeliktrafik kırmızı RAL 30208M16x1,54010,7812645,3238162,381920 9,79 €
03089-05-1104080Apaslanmaz çeliksiyah gri RAL 70214M8205,344,51523,8134816122 9,65 €
03089-05-1115100Apaslanmaz çeliksiyah gri RAL 70215M10256,752,21728,5155101,36127 10,28 €
03089-05-1126120Apaslanmaz çeliksiyah gri RAL 70216M1230861,72034176121,881515 10,95 €
03089-05-1138160Apaslanmaz çeliksiyah gri RAL 70218M164010,7812645,3238162,381920 11,59 €
03089-05-1104081Apaslanmaz çeliksiyah gri RAL 70214M8x1205,344,51523,8134816122 9,65 €
03089-05-1115101Apaslanmaz çeliksiyah gri RAL 70215M10x1256,752,21728,5155101,36127 10,28 €
03089-05-1126121Apaslanmaz çeliksiyah gri RAL 70216M12x1,530861,72034176121,881515 10,95 €
03089-05-1138161Apaslanmaz çeliksiyah gri RAL 70218M16x1,54010,7812645,3238162,381920 11,59 €
03089-05-110408084Apaslanmaz çeliktrafik kırmızı RAL 30204M8205,344,51523,8134816122 9,65 €
03089-05-111510084Apaslanmaz çeliktrafik kırmızı RAL 30205M10256,752,21728,5155101,36127 10,28 €
03089-05-112612084Apaslanmaz çeliktrafik kırmızı RAL 30206M1230861,72034176121,881515 10,95 €
03089-05-113816084Apaslanmaz çeliktrafik kırmızı RAL 30208M164010,7812645,3238162,381920 11,59 €
03089-05-110408184Apaslanmaz çeliktrafik kırmızı RAL 30204M8x1205,344,51523,8134816122 9,65 €
03089-05-111510184Apaslanmaz çeliktrafik kırmızı RAL 30205M10x1256,752,21728,5155101,36127 10,28 €
03089-05-112612184Apaslanmaz çeliktrafik kırmızı RAL 30206M12x1,530861,72034176121,881515 10,95 €
03089-05-113816184Apaslanmaz çeliktrafik kırmızı RAL 30208M16x1,54010,7812645,3238162,381920 11,59 €

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form B

daha fazla bilgi

Çizimler

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form B

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
Bileşen
rengi
DD1ABLL1L2L3Strok
S
SW1SW2F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
03089-05-0204080Bçeliksiyah gri RAL 70214M8205,344,51523,813481316122 8,13 €
03089-05-0215100Bçeliksiyah gri RAL 70215M10256,752,21728,515510171,36127 8,72 €
03089-05-0226120Bçeliksiyah gri RAL 70216M1230861,7203417612191,881515 9,32 €
03089-05-0238160Bçeliksiyah gri RAL 70218M164010,7812645,323816242,381920 9,90 €
03089-05-0204081Bçeliksiyah gri RAL 70214M8x1205,344,51523,813481316122 8,13 €
03089-05-0215101Bçeliksiyah gri RAL 70215M10x1256,752,21728,515510171,36127 8,72 €
03089-05-0226121Bçeliksiyah gri RAL 70216M12x1,530861,7203417612191,881515 9,32 €
03089-05-0238161Bçeliksiyah gri RAL 70218M16x1,54010,7812645,323816242,381920 9,90 €
03089-05-020408084Bçeliktrafik kırmızı RAL 30204M8205,344,51523,813481316122 8,13 €
03089-05-021510084Bçeliktrafik kırmızı RAL 30205M10256,752,21728,515510171,36127 8,72 €
03089-05-022612084Bçeliktrafik kırmızı RAL 30206M1230861,7203417612191,881515 9,32 €
03089-05-023816084Bçeliktrafik kırmızı RAL 30208M164010,7812645,323816242,381920 9,90 €
03089-05-020408184Bçeliktrafik kırmızı RAL 30204M8x1205,344,51523,813481316122 8,13 €
03089-05-021510184Bçeliktrafik kırmızı RAL 30205M10x1256,752,21728,515510171,36127 8,72 €
03089-05-022612184Bçeliktrafik kırmızı RAL 30206M12x1,530861,7203417612191,881515 9,32 €
03089-05-023816184Bçeliktrafik kırmızı RAL 30208M16x1,54010,7812645,323816242,381920 9,90 €
03089-05-1204080Bpaslanmaz çeliksiyah gri RAL 70214M8205,344,51523,813481316122 9,76 €
03089-05-1215100Bpaslanmaz çeliksiyah gri RAL 70215M10256,752,21728,515510171,36127 10,43 €
03089-05-1226120Bpaslanmaz çeliksiyah gri RAL 70216M1230861,7203417612191,881515 11,07 €
03089-05-1238160Bpaslanmaz çeliksiyah gri RAL 70218M164010,7812645,323816242,381920 11,74 €
03089-05-1204081Bpaslanmaz çeliksiyah gri RAL 70214M8x1205,344,51523,813481316122 9,76 €
03089-05-1215101Bpaslanmaz çeliksiyah gri RAL 70215M10x1256,752,21728,515510171,36127 10,43 €
03089-05-1226121Bpaslanmaz çeliksiyah gri RAL 70216M12x1,530861,7203417612191,881515 11,07 €
03089-05-1238161Bpaslanmaz çeliksiyah gri RAL 70218M16x1,54010,7812645,323816242,381920 11,74 €
03089-05-120408084Bpaslanmaz çeliktrafik kırmızı RAL 30204M8205,344,51523,813481316122 9,76 €
03089-05-121510084Bpaslanmaz çeliktrafik kırmızı RAL 30205M10256,752,21728,515510171,36127 10,43 €
03089-05-122612084Bpaslanmaz çeliktrafik kırmızı RAL 30206M1230861,7203417612191,881515 11,07 €
03089-05-123816084Bpaslanmaz çeliktrafik kırmızı RAL 30208M164010,7812645,323816242,381920 11,74 €
03089-05-120408184Bpaslanmaz çeliktrafik kırmızı RAL 30204M8x1205,344,51523,813481316122 9,76 €
03089-05-121510184Bpaslanmaz çeliktrafik kırmızı RAL 30205M10x1256,752,21728,515510171,36127 10,43 €
03089-05-122612184Bpaslanmaz çeliktrafik kırmızı RAL 30206M12x1,530861,7203417612191,881515 11,07 €
03089-05-123816184Bpaslanmaz çeliktrafik kırmızı RAL 30208M16x1,54010,7812645,323816242,381920 11,74 €

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form C

daha fazla bilgi

Çizimler

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form C

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
Bileşen
rengi
DD1ABLL1L2L3Strok
S
SW1F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
03089-05-0304080Cçeliksiyah gri RAL 70214M8205,344,51523,8134816122 8,13 €
03089-05-0315100Cçeliksiyah gri RAL 70215M10256,752,21728,5155101,36127 8,72 €
03089-05-0326120Cçeliksiyah gri RAL 70216M1230861,72034176121,881515 9,32 €
03089-05-0338160Cçeliksiyah gri RAL 70218M164010,7812645,3238162,381920 9,90 €
03089-05-0304081Cçeliksiyah gri RAL 70214M8x1205,344,51523,8134816122 8,13 €
03089-05-0315101Cçeliksiyah gri RAL 70215M10x1256,752,21728,5155101,36127 8,72 €
03089-05-0326121Cçeliksiyah gri RAL 70216M12x1,530861,72034176121,881515 9,32 €
03089-05-0338161Cçeliksiyah gri RAL 70218M16x1,54010,7812645,3238162,381920 9,90 €
03089-05-030408084Cçeliktrafik kırmızı RAL 30204M8205,344,51523,8134816122 8,13 €
03089-05-031510084Cçeliktrafik kırmızı RAL 30205M10256,752,21728,5155101,36127 8,72 €
03089-05-032612084Cçeliktrafik kırmızı RAL 30206M1230861,72034176121,881515 9,32 €
03089-05-033816084Cçeliktrafik kırmızı RAL 30208M164010,7812645,3238162,381920 9,90 €
03089-05-030408184Cçeliktrafik kırmızı RAL 30204M8x1205,344,51523,8134816122 8,13 €
03089-05-031510184Cçeliktrafik kırmızı RAL 30205M10x1256,752,21728,5155101,36127 8,72 €
03089-05-032612184Cçeliktrafik kırmızı RAL 30206M12x1,530861,72034176121,881515 9,32 €
03089-05-033816184Cçeliktrafik kırmızı RAL 30208M16x1,54010,7812645,3238162,381920 9,90 €
03089-05-1304080Cpaslanmaz çeliksiyah gri RAL 70214M8205,344,51523,8134816122 9,76 €
03089-05-1315100Cpaslanmaz çeliksiyah gri RAL 70215M10256,752,21728,5155101,36127 10,43 €
03089-05-1326120Cpaslanmaz çeliksiyah gri RAL 70216M1230861,72034176121,881515 11,07 €
03089-05-1338160Cpaslanmaz çeliksiyah gri RAL 70218M164010,7812645,3238162,381920 11,74 €
03089-05-1304081Cpaslanmaz çeliksiyah gri RAL 70214M8x1205,344,51523,8134816122 9,76 €
03089-05-1315101Cpaslanmaz çeliksiyah gri RAL 70215M10x1256,752,21728,5155101,36127 10,43 €
03089-05-1326121Cpaslanmaz çeliksiyah gri RAL 70216M12x1,530861,72034176121,881515 11,07 €
03089-05-1338161Cpaslanmaz çeliksiyah gri RAL 70218M16x1,54010,7812645,3238162,381920 11,74 €
03089-05-130408084Cpaslanmaz çeliktrafik kırmızı RAL 30204M8205,344,51523,8134816122 9,76 €
03089-05-131510084Cpaslanmaz çeliktrafik kırmızı RAL 30205M10256,752,21728,5155101,36127 10,43 €
03089-05-132612084Cpaslanmaz çeliktrafik kırmızı RAL 30206M1230861,72034176121,881515 11,07 €
03089-05-133816084Cpaslanmaz çeliktrafik kırmızı RAL 30208M164010,7812645,3238162,381920 11,74 €
03089-05-130408184Cpaslanmaz çeliktrafik kırmızı RAL 30204M8x1205,344,51523,8134816122 9,76 €
03089-05-131510184Cpaslanmaz çeliktrafik kırmızı RAL 30205M10x1256,752,21728,5155101,36127 10,43 €
03089-05-132612184Cpaslanmaz çeliktrafik kırmızı RAL 30206M12x1,530861,72034176121,881515 11,07 €
03089-05-133816184Cpaslanmaz çeliktrafik kırmızı RAL 30208M16x1,54010,7812645,3238162,381920 11,74 €

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form D

daha fazla bilgi

Çizimler

Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form D

Ürün seçimi/filtresi

Sipariş numarasıFormAna gövde
malzemesi
Bileşen
rengi
DD1ABLL1L2L3Strok
S
SW1SW2F x 30°Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
Sıkma
torku
maks. Nm
CADAks.FiyatSipariş et
03089-05-0404080Dçeliksiyah gri RAL 70214M8205,344,51523,813481316122 8,25 €
03089-05-0415100Dçeliksiyah gri RAL 70215M10256,752,21728,515510171,36127 8,83 €
03089-05-0426120Dçeliksiyah gri RAL 70216M1230861,7203417612191,881515 9,43 €
03089-05-0438160Dçeliksiyah gri RAL 70218M164010,7812645,323816242,381920 10,03 €
03089-05-0404081Dçeliksiyah gri RAL 70214M8x1205,344,51523,813481316122 8,25 €
03089-05-0415101Dçeliksiyah gri RAL 70215M10x1256,752,21728,515510171,36127 8,83 €
03089-05-0426121Dçeliksiyah gri RAL 70216M12x1,530861,7203417612191,881515 9,43 €
03089-05-0438161Dçeliksiyah gri RAL 70218M16x1,54010,7812645,323816242,381920 10,03 €
03089-05-040408084Dçeliktrafik kırmızı RAL 30204M8205,344,51523,813481316122 8,25 €
03089-05-041510084Dçeliktrafik kırmızı RAL 30205M10256,752,21728,515510171,36127 8,83 €
03089-05-042612084Dçeliktrafik kırmızı RAL 30206M1230861,7203417612191,881515 9,43 €
03089-05-043816084Dçeliktrafik kırmızı RAL 30208M164010,7812645,323816242,381920 10,03 €
03089-05-040408184Dçeliktrafik kırmızı RAL 30204M8x1205,344,51523,813481316122 8,25 €
03089-05-041510184Dçeliktrafik kırmızı RAL 30205M10x1256,752,21728,515510171,36127 8,83 €
03089-05-042612184Dçeliktrafik kırmızı RAL 30206M12x1,530861,7203417612191,881515 9,43 €
03089-05-043816184Dçeliktrafik kırmızı RAL 30208M16x1,54010,7812645,323816242,381920 10,03 €
03089-05-1404080Dpaslanmaz çeliksiyah gri RAL 70214M8205,344,51523,813481316122 9,90 €
03089-05-1415100Dpaslanmaz çeliksiyah gri RAL 70215M10256,752,21728,515510171,36127 10,55 €
03089-05-1426120Dpaslanmaz çeliksiyah gri RAL 70216M1230861,7203417612191,881515 11,21 €
03089-05-1438160Dpaslanmaz çeliksiyah gri RAL 70218M164010,7812645,323816242,381920 11,87 €
03089-05-1404081Dpaslanmaz çeliksiyah gri RAL 70214M8x1205,344,51523,813481316122 9,90 €
03089-05-1415101Dpaslanmaz çeliksiyah gri RAL 70215M10x1256,752,21728,515510171,36127 10,55 €
03089-05-1426121Dpaslanmaz çeliksiyah gri RAL 70216M12x1,530861,7203417612191,881515 11,21 €
03089-05-1438161Dpaslanmaz çeliksiyah gri RAL 70218M16x1,54010,7812645,323816242,381920 11,87 €
03089-05-140408084Dpaslanmaz çeliktrafik kırmızı RAL 30204M8205,344,51523,813481316122 9,90 €
03089-05-141510084Dpaslanmaz çeliktrafik kırmızı RAL 30205M10256,752,21728,515510171,36127 10,55 €
03089-05-142612084Dpaslanmaz çeliktrafik kırmızı RAL 30206M1230861,7203417612191,881515 11,21 €
03089-05-143816084Dpaslanmaz çeliktrafik kırmızı RAL 30208M164010,7812645,323816242,381920 11,87 €
03089-05-140408184Dpaslanmaz çeliktrafik kırmızı RAL 30204M8x1205,344,51523,813481316122 9,90 €
03089-05-141510184Dpaslanmaz çeliktrafik kırmızı RAL 30205M10x1256,752,21728,515510171,36127 10,55 €
03089-05-142612184Dpaslanmaz çeliktrafik kırmızı RAL 30206M12x1,530861,7203417612191,881515 11,21 €
03089-05-143816184Dpaslanmaz çeliktrafik kırmızı RAL 30208M16x1,54010,7812645,323816242,381920 11,87 €
Benim norelemE-postaŞifre
Alışveriş sepeti
Ürün sayısı: 0
Toplam: 0,00
göster
Hızlı sipariş / Stok durumunu kontrol etDoğrudan ürün siparişi verin veya stok durumunu kontrol edin.göster
Türkiye
Site haritası Yazdır Tavsiye et Top
Copyright © 2024 norelem. Tüm hakları saklıdır. Telefon +49 71 45/206-44 - 45 · Faks +49 71 45/206-83
