        Bilyalı setskur vidalar, yarıklı ve küreli, çelik, dişli sabitleyicili

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Kovan: Çelik, mukavemet sınıfı 5.8.
Küre: Çelik.
Yay: Paslanmaz çelik, sınıf D.

Dişli sabitleyici: Naylon.Model:perdahlı. Küre: Sertleştirilmiş.Çizim bilgisi:

L2 = yaklaşık iki diş adımı

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03001 Bilyalı setskur vidalar, yarıklı ve küreli, çelik, dişli sabitleyicili

196 kB

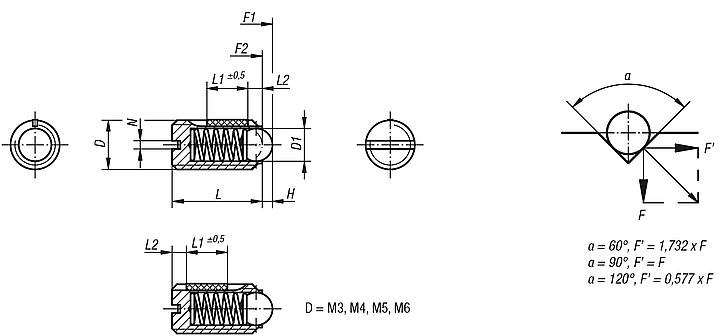

Çizimler (toplu genel bakış)

Yuvalı ve bilyalı setiskur vidalar, çelik, standart yay kuvveti, diş kilidi ile

daha fazla bilgi

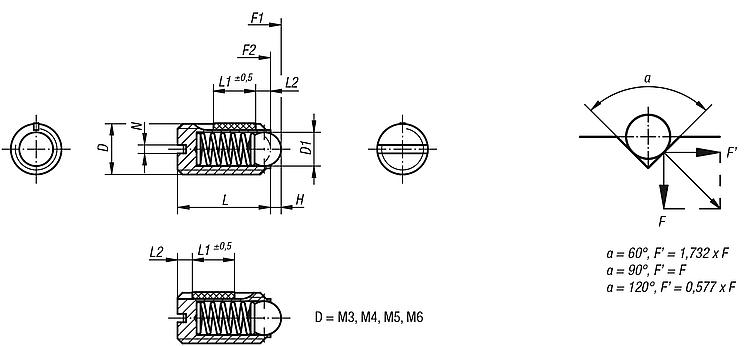

Çizimler

Yuvalı ve bilyalı setiskur vidalar, çelik, standart yay kuvveti, diş kilidi ile

Ürün seçimi/filtresi

Sipariş numarası	D=Dişli	D1	H	L=Uzunluk	L1	N	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Vidalama torku yakl. Nm	Çözme torku yakl. Nm	Fiyat
03001-03	M3	1,5	0,4	7	4	0,4	1,5	3	0,1	0,07	1,71 €
03001-04	M4	2,5	0,8	9	5	0,6	4	10	0,18	0,12	1,48 €
03001-05	M5	3	0,9	12	6	0,8	6	11	0,12	0,08	1,51 €
03001-06	M6	3,5	1	14	7	1	9	13	0,43	0,21	1,56 €
03001-08	M8	5	1,5	16	8	1,2	15	30	1,09	0,37	1,90 €
03001-10	M10	6	2	19	9	1,6	20	40	1,36	0,62	1,94 €
03001-12	M12	8	2,5	22	10	2	30	55	2,03	1,36	3,93 €
03001-16	M16	10	3,5	24	14	2,5	65	125	3,95	2,95	5,76 €

Yuvalı ve bilyalı setiskur vidalar, çelik, artırılmış yay kuvveti, diş kilidi ile

daha fazla bilgi

Çizimler

Yuvalı ve bilyalı setiskur vidalar, çelik, artırılmış yay kuvveti, diş kilidi ile

Ürün seçimi/filtresi

Sipariş numarası	D	D1	H	L	L1	N	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Vidalama torku yakl. Nm	Çözme torku yakl. Nm	Fiyat
03001-203	M3	1,5	0,4	7	4	0,4	5	7	0,1	0,07	2,01 €
03001-204	M4	2,5	0,8	9	5	0,6	12	22	0,18	0,12	1,60 €
03001-205	M5	3	0,9	12	6	0,8	19	30	0,12	0,08	1,60 €
03001-206	M6	3,5	1	14	7	1	28	40	0,43	0,21	1,61 €
03001-208	M8	5	1,5	16	8	1,2	47	73	1,09	0,37	1,96 €
03001-210	M10	6	2	19	9	1,6	66	100	1,36	0,62	2,02 €
03001-212	M12	8	2,5	22	10	2	66	120	2,03	1,36	3,97 €
03001-216	M16	10	3,5	24	14	2,5	90	180	3,95	2,95	5,85 €
