02020_BMontaj pimi, silindirik, Form B |
geri |
|

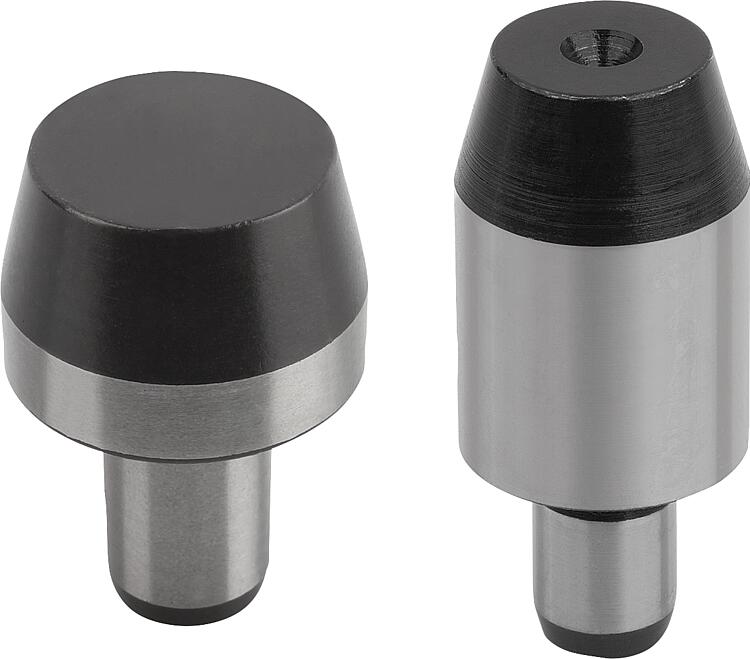

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Takım çeliği.Model:sertleştirilmiş ve taşlanmış.Bilgi:Form B montaj pimleri, iş parçalarını ve düzenek parçalarında deliklerde yerleştirme ölçüsü ile konumlandırmak için kullanılır.
Form B montaj pimleri, sertleştirilmiş dayanaklar ve düzenekler için ayak olarak da kullanılabilir.
Benzer pimler için bkz. 03120, 03130, 03140 ve 03150. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

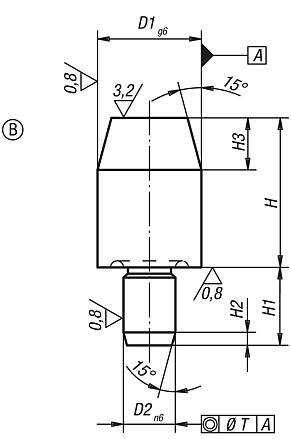

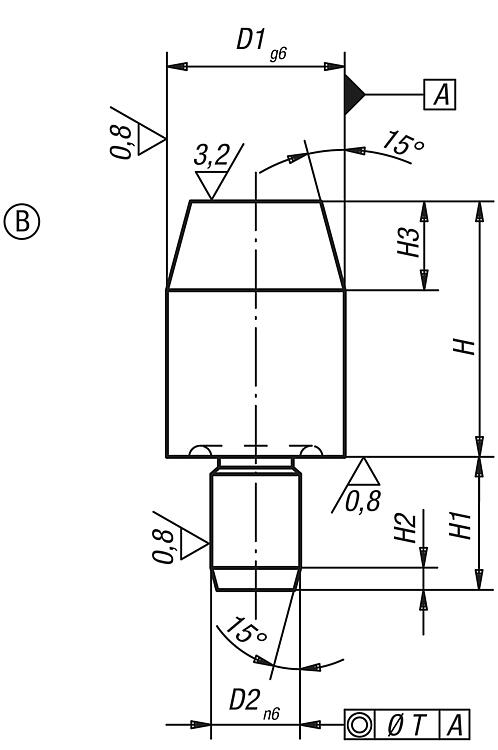

| Sipariş numarası | Form | Tip 1 | D1 | D2 | H | H1 | H2 | H3 | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 02020-206 | B | kısa tip | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 |  | | 7,37 € | | | 02020-208 | B | kısa tip | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 7,62 € | | | 02020-210 | B | kısa tip | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 7,88 € | | | 02020-212 | B | kısa tip | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | 8,50 € | | | 02020-216 | B | kısa tip | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | 10,07 € | | | 02020-220 | B | kısa tip | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | 12,80 € | | | 02020-225 | B | kısa tip | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | 13,86 € | | | 02020-306 | B | uzun tip | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | 7,44 € | | | 02020-308 | B | uzun tip | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | 7,75 € | | | 02020-310 | B | uzun tip | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 8,10 € | | | 02020-312 | B | uzun tip | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | 8,77 € | | | 02020-316 | B | uzun tip | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | 10,18 € | | | 02020-320 | B | uzun tip | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | 13,36 € | | | 02020-325 | B | uzun tip | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | 15,40 € | |
