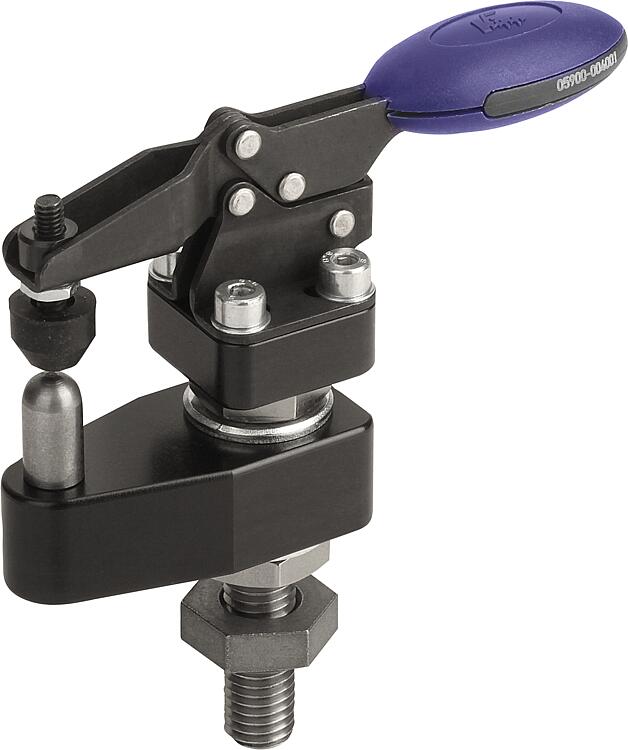

        Hızlı bağlama elemanı, yatay, yatay ayaklı ve ayarlanabilir baskı milli ve destekli

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Hızlı bağlama elemanı, çelik.
Kol elemanı, poliamid.
Koruma başlığı Neopren.
Paslanmaz çelik vida ve kontra somun.
Alüminyum destek.Model:Hızlı bağlama elemanı, nitro karbür ve siyah oksidasyon kaplama.
Tutamak elemanı mavi.
Koruma başlığı siyah, yağa dayanıklı, sertlik 75 Shore A.
Yalın vida ve kontra somunu.
Sert kaplamalı destek.Bilgi:Bakım gerektirmez, yüksek kaliteli mafsallı burçlar. Açma ve kapatma sırasında devamlı sabit kuvvet uygulanır. U profilli konik sıkıştırma kolu sayesinde ideal stabiliteye ulaşılır.

Yuvarlak destekli yapı grubu.Talep üzerine:başka tutamak renkleri.Aksesuar:Ana plakalar 01042.
Ana raylar 34000-15.
Uzatma parçaları 02035-01.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

34001-10_Datasheet_32578_H_zl_ba_lama_eleman_yatay_yatay_ayakl_ve_ayarlanabilir_bask_milli_ve_destekli--tr

400 kB

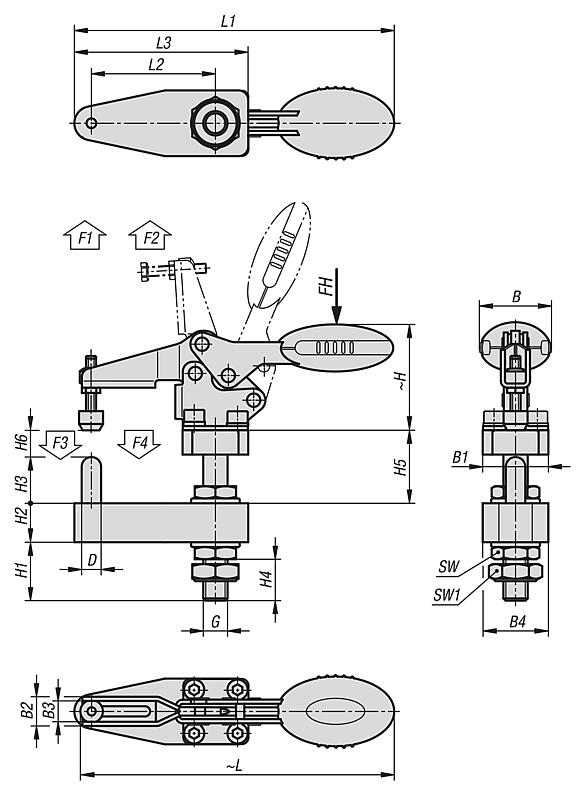

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Açılma açısı Kol	Açılma açısı Tutma kolu	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	CAD	Aks.	Fiyat	Sipariş et
34001-10-0103201	69°	87°	80	400	500	250	300			177,91 €
34001-10-0105101	67°	86°	100	650	900	550	620			238,12 €

Sipariş numarası	Hızlı bağlama elemanı kol tipi	B	B1	B2	B3	B4	D	G	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	M	SW	SW1	CAD	Aks.	Fiyat	Sipariş et
34001-10-0103201	yatay	20	24	10,2	7,2	24	8	M10	28,7	24	16	19	17	30	0-20	91,8	95	32	51	M4x16	17	19			177,91 €
34001-10-0105101	yatay	22,5	27,3	13,2	9,2	27	8	M10	43,4	24	16	19	17	30	0-27	125,7	128,2	51	71,5	M5x25	17	19			238,12 €
