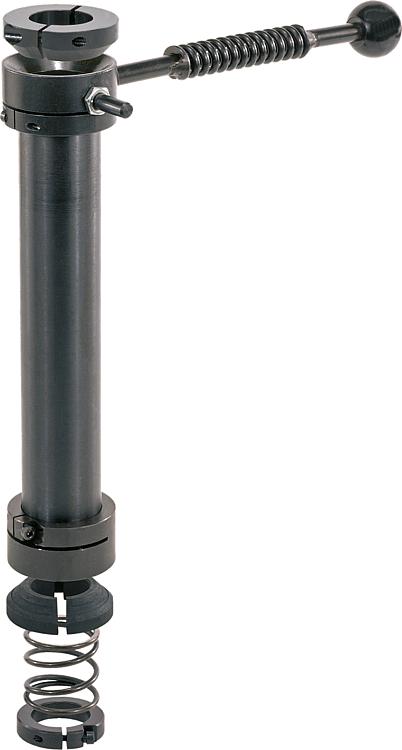

Ürün açıklaması/Ürün resimleri

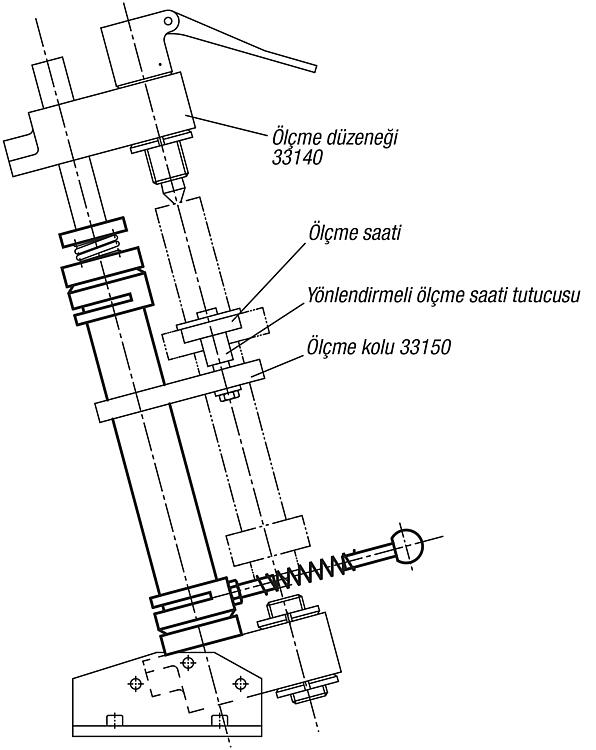

AçıklamaMalzeme:Çelik.Model:perdahlı.Bilgi:Döner sistemler ölçme düzenekerine 33140 uyarlanmıştır.

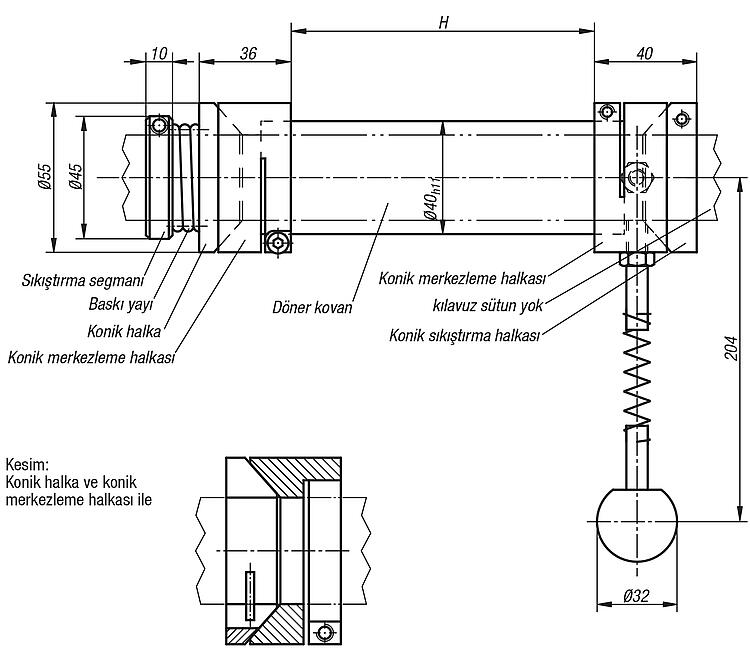

Ölçüm kolları bkz. 33150.Montaj:- Konik sıkıştırma halkasını kılavuz sütuna yerleştirin ve istediğiniz pozisyonda sıkıştırın.
- Konik merkezleme halkasını döner kovana sabitleyin ve konik merkezleme halkası, konik sıkıştırma halkasına oturacak şekilde geçirin.
- Ölçme kolunu döner kovana sabitleyin.
- İkinci merkezleme halkasını döner kovana sabitleyin.
- Konik halkayı ve basınç yayını geçirin.
- Eksenel boşluğu önlemek için basınç yayını sıkıştırma halkası ile bloğa monte edin.- Prensip olarak şu geçerlidir: Tüm çalışma yüzeylerini yağlayın.Özellikler:
